Микросхемы dc преобразователей. Повышающий преобразователь напряжения DC DC. Узлы и схемы импульсных преобразователей

Двухтактный генератор импульсов, в котором за счет пропорционального токового управления транзисторами существенно уменьшены потери на их переключение и повышен КПД преобразователя, собран на транзисторах VT1 и VT2 (КТ837К). Ток положительной обратной связи протекает через обмотки III и IV трансформатора Т1 и нагрузку, подключенную к конденсатору С2. Роль диодов, выпрямляющих выходное напряжение, выполняют эмиттерные переходы транзисторов.

Особенностью генератора является срыв колебаний при отсутствии нагрузки, что автоматически решает проблему управления питанием. Проще говоря, такой преобразователь будет сам включаться тогда, когда от него потребуется что-нибудь запитать, и выключаться, когда нагрузка будет отключена. То есть, батарея питания может быть постоянно подключена к схеме и практически не расходоваться при отключенной нагрузке!

При заданных входном UВx. и выходном UBыx. напряжениях и числе витков обмоток I и II (w1) необходимое число витков обмоток III и IV (w2) с достаточной точностью можно рассчитать по формуле: w2=w1 (UВых. - UBх. + 0,9)/(UВx - 0,5). Конденсаторы имеют следующие номиналы. С1: 10-100 мкф, 6.3 В. С2: 10-100 мкф, 16 В.

Транзисторы следует выбирать, ориентируясь на допустимые значения тока базы (он не должен быть меньше тока нагрузки!!! ) и обратного напряжения эмиттер - база (оно должно быть больше удвоенной разности входного и выходного напряжений!!! ) .

Модуль Чаплыгина я собрал для того, чтобы сделать устройство для подзарядки своего смартфона в походных условиях, когда смартфон нельзя зарядить от розетки 220 В. Но увы... Максимум, что удалось выжать, используя 8 батареек соединенных параллельно, это около 350-375 мА зарядного тока при 4.75 В. выходного напряжения! Хотя телефон Nokia моей жены удается подзаряжать таким устройством. Без нагрузки мой Модуль Чаплыгина выдает 7 В. при входном напряжении 1.5 В. Он собран на транзисторах КТ837К.

На фото выше изображена псевдокрона, которую я использую для питания некоторых своих устройств, требующих 9 В. Внутри корпуса от батареи Крона находится аккумулятор ААА, стерео разъем, через который он заряжается, и преобразователь Чаплыгина. Он собран на транзисторах КТ209.

Трансформатор T1 намотан на кольце 2000НМ размером К7х4х2, обе обмотки наматывают одновременно в два провода. Чтобы не повредить изоляцию об острые наружные и внутренние грани кольца притупите их, скруглив острые края наждачной бумагой. Вначале мотаются обмотки III и IV (см. схему) которые содержат по 28 витков провода диаметром 0,16мм затем, так же в два провода, обмотки I и II которые содержат по 4 витка провода диаметром 0,25мм.

Удачи и успехов всем, кто решится на повторение преобразователя! :)

Наверное многие помнят мою эпопею с самодельным лабораторным блоком питания.
Но меня неоднократно спрашивали что нибудь похожее, только попроще и подешевле.
В этом обзоре я решил показать альтернативный вариант простого регулируемого блока питания.
Заходите, надеюсь, что будет интересно.

Я долго откладывал этот обзор, то времени не было, что настроения, но вот дошли у меня руки и до него.
Данный блок питания имеет несколько другие характеристики чем .
Основой блока питания будет плата DC-DC понижающего преобразователя с цифровым управлением.
Но всему свое время, а сейчас собственно немного стандартных фотографий.
Пришла платка в небольшой коробочке, ненамного больше пачки сигарет.

Внутри, в двух пакетиках (пупырчатом и антистатическом) была собственно героиня данного обзора, плата преобразователя.

Плата имеет довольно простую конструкцию, силовая часть и небольшая плата с процессором (данная плата похожа на плату из другого, менее мощного преобразователя), кнопками управления и индикатором.

Характеристики данной платы
Входное напряжение - 6-32 Вольта
Выходное напряжение - 0-30 Вольт
Выходной ток - 0-8 Ампер
Минимальная дискретность установки\отображения напряжения - 0.01 Вольта
Минимальная дискретность установки\отображения тока - 0.001 Ампера
Так же данная плата умеет измерять емкость, которая отдана в нагрузку и мощность.
Частота преобразования, указанная в инструкции - 150КГц, по даташиту контроллера - 300КГц, измеренная - около 270КГц, что заметно ближе к параметру указанному в даташите.

На основной плате размещены силовые элементы, ШИМ контроллер, силовой диод и дроссель, конденсаторы фильтра (470мкФ х 50 Вольт), ШИМ контроллер питания логики и операционных усилителей, операционные усилители, токовый шунт, а так же входные и выходные клеммники.

Сзади ничего практически и нет, только несколько силовых дорожек.

На дополнительной плате установлен процессор, микросхемы логики, стабилизатор 3.3 Вольта для питания платы, индикатор и кнопки управления.
Процессор -
Логика - 2 штуки
Стабилизатор питания -

На силовой плате установлены операционные усилители 2 штуки (такие же операционники стоит и в ZXY60xx)
ШИМ контроллер питания самой платы adj

В качестве силового ШИМ контроллера выступает микросхема . По даташиту это 12 Ампер ШИМ контроллер, так что здесь он работает не в полную силу, что не может не радовать. Однако стоит учесть, что входное напряжение лучше не превышать, это так же может быть опасно.
В описании на плату указано максимальное входное напряжение 32 Вольта, предельное для контроллера - 35 Вольт.
В более мощных преобразователях применяют слаботочный контроллер, управляющий мощным полевым транзистором, здесь все это делает один мощный ШИМ контроллер.
Приношу извинения за фотографии, никак не получалось добиться хорошего качества.

В инструкции, найденной мною в интернете, описан вход в сервисный режим, где можно изменить некоторые параметры. Для входа в сервисный режим надо подать питания при нажатой кнопке ОК, на экране будут последовательно переключаться цифры 0-2, что бы переключить настройку, надо отпустить кнопку во время отображения соответствующей цифры.
0 - Включение автоматической подачи напряжения на выход при подаче питания на плату.
1 - Включение расширенного режима, отображающего не только ток и напряжение, а и емкость, отданную в нагрузку и выходную мощность.
2 - Автоматический перебор отображения измерений на экране или ручной.

Так же в инструкции есть и пример запоминания настроек, так как у платы можно настроить лимит по установке тока и напряжения и есть память установок, но в эти дебри я уже не лез.
Так же я не трогал контактны для разъема UART, находящиеся на плате, так как даже если там что-то и есть, то программы для этой платы я все равно не нашел.

Резюме.
Плюсы .
1. Довольно богатые возможности - установка и измерение тока и напряжения, измерение емкости и мощности, а так же наличие режима автоматической подачи напряжения на выход.
2. Диапазон выходного напряжения и тока вполне достаточен для большинства любительских применений.
3. Качество изготовления не то что бы хорошее, но без явных огрехов.
4. Компоненты установлены с запасом, ШИМ на 12 Ампер при 8 заявленных, конденсаторы на 50 Вольт по входу и выходу, при заявленных 32 Вольта.

Минусы
1. Очень неудобно сделан экран, он может отображать только 1 параметр, например -
0.000 - Ток
00.00 - Напряжение
Р00.0 - Мощность
С00.0 - Емкость.
В случае последних двух параметров точка плавающая.
2. Исходя из первого пункта, довольно неудобное управление, валкодер бы очень не помешал.

Мое мнение.
Вполне достойная плата для построения простенького регулируемого блока питания, но блок питания лучше и проще использовать какой нибудь готовый.
Обзор понравился +123 +268

Встретился на просторах Ali весьма интересный понижающий преобразователь напряжения, с таким набором характеристик.

Вот что заявлено у продавца:
1.Input voltage range:5-36VDC
2.Output voltage range:1.25-32VDC adjustable
3.Output current: 0-5A
4.Output power: 75W
5.High efficiency up to 96%
6.Built in thermal shutdown function
7.Built in current limit function
8.Built in output short protection function
9.L x W x H =68.2x38.8x15mm

Про самые интересные фички этого преобразователя продавец или не сказал или не заострил на них внимание. А фички весьма интересные.

1. Встроенный вольтметр входного и выходного напряжений, амперметр и ваттметр, с функцией калибровки показаний. Функция калибровки для напряжения и тока работает независимо. Реальная точность показаний после калибровки получается в районе ~0.05v. Но об этом ниже.

2. Данный понижающий преобразователь умеет работать как в режиме стабилизации напряжения, так и в режиме стабилизации тока. По сути - это самый маленький и самый дешёвый лабораторный источник питания со встроенным мультиметром. К которому достаточно прицепить кроватку для аккумуляторов, чтобы получить готовое зарядное устройство любых типов аккумуляторов.

Была мысль использовать данный преобразователь как мощный преобразователь, способный утилизировать полную мощность солнечной батареи с напряжением в 6v. Так как использовать солнечную батарею планируется использовать вдали от цивилизации, где лишнего мультиметра с собой нет, очень хотелось найти преобразователь с наличием встроенного вольтметра-амперметра.

Понижающих преобразователей с функцией стабилизации тока, не боящихся КЗ, со встроенным вольтметром-амперметром совсем не большое предложение. Ближайшие конкуренты:

В общем, лучше ничего найти не удалось, и данный преобразователь был куплен. Через месяц пакет ждал на почте.

Первые-же тесты данного преобразователя разочаровали. Оказалось, что хотя сам преобразователь начинает работать при входящих напряжениях выше 3.2v, то вот с вольтметром была беда. Врал вольтметр на НЕСКОЛЬКО ВОЛЬТ!!! Поэтому первым делом была сделана калибровка. Но оказалось, что калибровка не спасает. Если откалибровать вольтметр при 5v, то начинались проблемы с показаниями при 12v и наоборот.

Позже, эксперименты показали, что вольтметр показывает корректные значения, только если входное напряжение выше 6.5v. При снижении входного напряжения ниже 6.5v вольтметр начинал врать. Причём искажались абсолютно все показания при низком входном напряжении. Даже показания выходного напряжения начинали «плыть», хотя фактически они были стабильны. Была крайне неприятно наблюдать, когда при уменьшении входного напряжения с 6.5v до 4.2v встроенный вольтметр начинал показывать, что входящее напряжение растёт. Вот пример цифр, входящего напряжения и напряжения на встроенном вольтметре.

6.74v – 6.6v
6.25v – 6.7v
5.95v – 6.7v
5.55v – 6.8v
5.07v – 7.2v
4.61v – 7.5v
4.33v – 7.8v

При падении входного напряжения ниже 4.2v вольтметр отключался вообще.

Был создан диспут, но продавец оказался нормальным и не стал упираться, 50% от цены сразу вернул.

Если забыть про вольтметр, либо рассчитывать, что питающее напряжение будет всегда больше 7v, тогда можно считать, что преобразователь работает отлично. Но для моего случая, когда основной диапазон рабочих напряжений 4v-8v это можно было считать полным фиаско.

Но тут пришла осень, длинные хмурые вечера, и стало интересно посмотреть, а нельзя ли что-нибудь сделать.

Фото основных элементов преобразователя

Оказалось, что ряд важных элементов спрятан под дисплеем, выпаивать который без особой необходимости не хотелось. Поэтому полную схему преобразователя нарисовать не получилось. Тем более, что несмотря на кажущуюся простоту, схема не такая уж и простая. Потыкав в работащий преобразователь мультиметром, стало ясно, все проблемы начинаются, когда отдельная шина питания, со стабилизированным напряжением в 5v для вольтметра и прочих «мозгов» начинает проседать. За стабильные 5v отвечает чип LM317. И как только напряжения на его входе начинает не хватать для выдачи стабильных 5v, начинаются проблемы у вольтметра.

Проблема стала понятна, но решение её не казалось таким уж простым. По идее, нужно заменить LM317 на какой-то аналог, который умеет не только понижать напряжение, но и повышать его. Аналог SEPIC преобразователя или подобного. Такие чипы есть, но они точно не будут совместимы по цоколёвке, они точно будут требовать дополнительную обвязку, да и цены на такие чипы обычно не гуманные. И тут пришла идея. А что если добавить плату повышающего преобразователя перед LM317. Тем более, что потребляемый ток «мозгами» совсем небольшой. В качестве такой платы идеально подходил преобразователь MT3608, обзоры которого есть или . Ещё одно неоспоримое достоинство MT3608 - это его цена. Сейчас на Али цена MT3608 начинается с 0.35$ и имеет тенденцию к ещё большему удешевлению.

Кроме цены, радует, то что для модификации нужно сделать минимум изменения на плате. Достаточно разрезать одну дорожку (1) и припаять три провода к MT3608 +Vin (2), -Vin (3) и +Vout (4).

Дополнительно, поверх дросселя MT3608 были намотаны несколько слоёв изоленты, чтобы выровнять высоту с подстроечным резистором. Плюс на самой плате MT3608 была добавлена перемычка для расширения диапазона регулировок потенциометром, и добавлен керамический конденсатор 10 мкф на выходе. В результате получилось так:

Полученный результат превзошёл все ожидания:

1. Значительно возросла точность показаний вольтметра-амперметра при входных напряжениях ниже 6.5v. Проще говоря, вольтметр стал работать как должен быть работать сразу. С учётом калибровки, можно выставить показания в нужном диапазоне в районе 0.05v. Хотя всё-же нужно заметить, что если точно выставить регион 5v, в районе 12v вольтметр будет врать в районе 0.3v.

2. Вольтметр теперь включается при 1.9v. Теперь можно видеть на встроенном вольтметре, момент включения силовой части преобразователя, при повышении входного напряжения выше 3.2v.

3. Теперь в случае перегрузки источника, это когда преобразователь пытается забрать от источника питания больше, чем тот может отдать, преобразователь стал работать значительно стабильнее. Силовая часть при перегрузке просаживает входное напряжение где-то до 3.45v, что вполне достаточно для питания «мозгов» преобразователя. Не происходит вход преобразователя в режим как-бы мерцания, когда напряжения не хватает для запуска «мозгов».

У данной модификации есть и пара недостатков:

1. Плата стала выше, поэтому чтобы не повредить «сэндвич», были вкручены шурупы, позволяющие устанавливать плату на ровную поверхность без риска.

2. Рабочий диапазон входных напряжений сократился. Ранее входное напряжение могло достигать 35v. Сейчас верхний предел снижен до 20v из-за ограничения MT3608 по входном напряжению. Но в моём случае это абсолютно не критично.

Собрал недавно один цифровой прибор на микроконтроллере, и встал вопрос о его питании в походных условиях, ему надо напряжение 12 вольт, а ток примерно 50 мА. Тем более, он очень чувствителен к пульсации напряжения и из нескольких импульсных блоков питания, от какой-то аппаратуры он работать не захотел. Поискав в интернете, нашел один из самых оптимальных и дешевых вариантов: повышающий преобразователь DC-DC на микросхеме MC34063 . Для расчёта можно использовать программу - калькулятор. Вставил параметры которые нужны (он может работать как повышающий и понижающий) и получил вот такой результат:

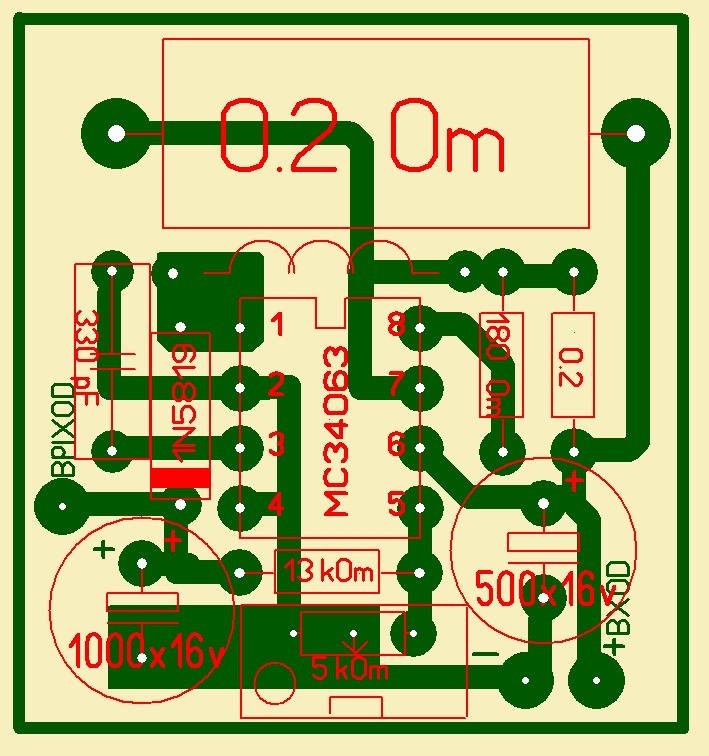

Напряжение питания микросхемы не должно превышать 40 вольт, а ток не более 1.5 А. Печатные платы есть в сети и под smd детали, но у меня их нет в наличии, поэтому решил делать свою. Обратите внимание, что там нарисованы два сопротивления по 0.2 Ом. У меня был только 5-ти ваттный, поэтому и делал под него, но если бы нашел по меньше впаял бы в другое место, а лишнее отрезал.

Вместо сопротивления на R1- 1.5 кОм, поставил подстроечный на 5 кОм, чтобы регулировать выходное напряжение. Кстати, регулирует в довольно приличных пределах от 7 до 16, можно и больше но конденсатор выходной стоит на 16 вольт, поэтому дальше не поднимал.

А теперь коротко работе преобразователя. Подал 3 вольта, отрегулировал (R1) выход 12 вольт - и это напряжение он держит при снижении питания до 2.5 вольта, и поднятии до 11 вольт!

Простые схемы импульсных преобразователей постоянного напряжения для питания радиолюбительских устройств

Доброго дня уважаемые радиолюбители!
Сегодня на сайте “ “ мы рассмотрим несколько схем несложных, даже можно сказать – простых, импульсных преобразователей напряжения DC-DC (преобразователей постоянного напряжения одной величины, в постоянное напряжение другой величины)

Чем хороши импульсные преобразователи. Во-первых, они имеют высокий КПД, и во-вторых могут работать при входном напряжении ниже выходного.
Импульсные преобразователи подразделяются на группы:
– понижающие, повышающие, инвертирующие;
– стабилизированные, нестабилизированные;
– гальванически изолированные, неизолированные;
– с узким и широким диапазоном входных напряжений.
Для изготовления самодельных импульсных преобразователей лучше всего использовать специализированные интегральные микросхемы – они проще в сборке и не капризны при настройке.

Первая схема.
Нестабилизированный транзисторный преобразователь:
Этот преобразователь работает на частоте 50 кГц, гальваническая изоляция обеспечивается трансформатором Т1, который наматывается на кольце К10х6х4,5 из феррита 2000НМ и содержит: первичная обмотка – 2х10 витков, вторичная обмотка – 2х70 витков провода ПЭВ-0,2. Транзисторы можно заменить на КТ501Б. Ток от батареи, при отсутствии нагрузки, практически не потребляется.

Вторая схема.

Трансформатор Т1 наматывается на ферритовом кольце диаметром 7 мм, и содержит две обмотки по 25 витков провода ПЭВ=0,3.

Третья схема.
:

Двухтактный нестабилизированный преобразователь на основе мультивибратора (VТ1 и VТ2) и усилителя мощности (VТ3 и VТ4). Выходное напряжение подбирается количеством витков вторичной обмотки импульсного трансформатора Т1.

Четвертая схема.
Преобразователь на специализированной микросхеме:
Преобразователь стабилизирующего типа на специализированной микросхеме фирмы MAXIM. Частота генерации 40…50 кГц, накопительный элемент – дроссель L1.

Пятая схема.
Нестабилизированный двухступенчатый умножитель напряжения:

Можно использовать одну из двух микросхем отдельно, например вторую, для умножения напряжения от двух аккумуляторов.

Шестая схема.
Импульсный повышающий стабилизатор на микросхеме фирмы MAXIM:
Типовая схема включения импульсного повышающего стабилизатора на микросхеме фирмы MAXIM. Работоспособность сохраняется при входном напряжении 1,1 вольта. КПД – 94%, ток нагрузки – до 200 мА.

Седьмая схема.
Два напряжения от одного источника питания :
Позволяет получать два разных стабилизированных напряжения с КПД 50…60% и током нагрузки до 150 мА в каждом канале. Конденсаторы С2 и С3 – накопители энергии.

Восьмая схема.
Импульсный повышающий стабилизатор на микросхеме-2 фирмы MAXIM:
Типовая схема включения специализированной микросхемы фирмы MAXIM. Сохраняет работоспособность при входном напряжении 0,91 вольта, имеет малогабаритный SMD корпус и обеспечивает ток нагрузки до 150 мА при КПД – 90%.

Девятая схема.
Импульсный понижающий стабилизатор на микросхеме фирмы TEXAS:

Типовая схема включения импульсного понижающего стабилизатора на широкодоступной микросхеме фирмы TEXAS. Резистором R3 регулируется выходное напряжение в пределах +2,8…+5 вольт. Резистором R1 задается ток короткого замыкания, который вычисляется по формуле:
Iкз(А)= 0,5/R1(Ом)

Десятая схема.
Интегральный инвертор напряжения на микросхеме фирмы MAXIM:
Интегральный инвертор напряжения, КПД – 98%.

Одиннадцатая схема.
Два изолированных преобразователя на микросхемах фирмы YCL Elektronics:
Два изолированных преобразователя напряжения DA1 и DA2, включенных по “неизолированной” схеме с общей “землей”.
