Расчет насоса для системы отопления: подбираем оптимальный насос по ключевым параметрам. Как подобрать циркуляционный насос для отопления частного дома Как подобрать насос для отопления

В основе системы отопления небольшого здания лежит естественная циркуляция жидкости - теплоносителя в трубопроводе. Для объектов большой площади, в несколько этажей применим нагнетательный или принудительный способ циркуляции.

Схема циркуляционного насоса

Циркуляционные насосы относятся к типу узкоспециализированного оборудования. Основная функциональная нагрузка агрегата - обеспечение принудительной циркуляции теплоносителя в замкнутых отопительных системах.

Внутреннее устройство:

корпус собирается из металлических деталей с высокими антикоррозионными свойствами, например, стали, латуни, чугуна, бронзы. На корпусе предусмотрен соединительный элемент - улитка. Она нужна для подсоединения к трубам контура;
рабочая часть - ротор - керамический или из легированной стали;

вал с крыльчаткой в виде колеса с лопастями. Нужен для процесса циркуляции теплоносителя по контуру. С одной стороны всасывает воду и со второй стороны гонит ее по системе;
источник энергии - электродвигатель с номинальной для модели мощностью;
принцип действия помпы - создает разряжение на входе и рабочую компрессию на выходе.

По конструктивным особенностям циркуляционные насосы для отопления делят на 2 класса:

сухой - ротор не погружается в воду или не контактирует с теплоносителем;
мокрый или влажный - ротор на половину или полностью контактирует с теплоносителем.

Характеристики циркуляционного насоса

Каждая модель циркуляционного насоса имеет определенные рабочие характеристики, описывающие его функциональные особенности. Главные показатели - это напор, производительность и расход. Они указываются в техническом паспорте.

Напор или давление циркуляционной помпы принято измерять в «водяных столбах метр» или в атмосферах. В соответствующих таблицах есть перевод из одной системы в другую. Величина напора указывается производителем на специальной бирке, прикрепленной к корпусу помпы или в техпаспорте к агрегату.

напор необходимо рассчитывать для каждого здания и помещения;
правильно выбранный насос должен создавать оптимальный напор, без больших гидравлических потерь в соединениях и трубах;
обычно в техпаспорте к модели прилагается график для определения напора и мощности;
выбирается скорость насоса. Затем рассчитывается необходимый напор, как сумма гидравлических сопротивлений системы: всех изгибов, поворотов труб, тройников;
расчет гидравлического сопротивления производится без учета высоты строения, так как особой роли высота подъема воды не играет. В замкнутой системе происходит эффект сообщающихся сосудов: высота подающей линии и столба жидкости уравновешены;
для многоэтажных зданий гидравлическое сопротивление замкнутой системы принимается 2-4 м водяного столба или 0,2 - 0,4 атм;
специалисты принимают на 10 м длины циркуляционного кольца 0,6 м напора помпы.

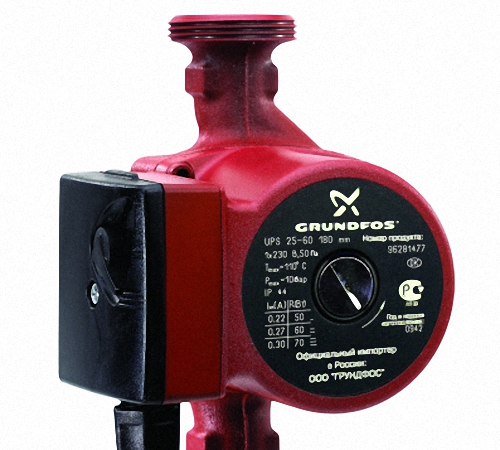

Для ясности рассмотрим на примере циркуляционного насоса Grundfоs UРS 25-40. Известная фирма по производству электро-инструментов и агрегатов.

В маркировке указаны 2 цифры. Первая - 40, указывает на высоту подачи/подъема теплоносителя, а именно, 4 м или 0,4 атмосферы. Это определяющая величина при выборе помпы для конкретной системы.

Вторая цифра - 25 необходима для определения диаметра труб 1 дюйм или 25 мм. Принято применять трубы с таким или чуть большим диаметром, например 1,25 дюйма= 32 мм. Величины стандартные. При выборе стоит учитывать полную маркировку помпы, она должна соответствовать диаметру труб и переходников вашей отопительной системы. На насосе циркуляционном обязательно указывают мощность потребления для нескольких режимов, величину оборотов ротора, направление его движения и движения горячей воды.

2. Как правильно определить расход:

главная определяющая - это величина нагрузки на отопление. Для этого нужно найти программу расчета количества тепла по общим показателям или расчета по теплопотерям;
не стоит рассчитывать по европейским стандартам. За рубежом принимают 100Вт/м2. Для отечественных домов лучше принимать 120 и выше Вт/м2;

формула для расчета G= (Q/(t2- t1))х103. Q - это нагрузка на отопление, она принимается по необходимому, выбранному вами количеству потребления тепла. G - расход теплоносителя в системе. t2 t1 - параметр воды на входе и в обратке соответсвенно. Температуры выбираются из специального температурного графика. Обычно температура в контуре t1 - выбирается от 60 до 70 градусов. Величина t2 - берется в пределах от 90 до 95 градусов. Формула не дает точного определения, но поможет выбрать помпу с оптимальными параметрами.

Для не специалистов лучший выход - воспользоваться готовыми тепловыми нормативами. Например, для обогрева 10 м2 помещения любой высоты берется 1 кВт мощности котла. Одна секция радиатора принимается 200 Вт. Получают, что для обогрева 10 м2 понадобится 5 секций. Для запаса добавляют 1-2. Далее суммируется объем всех секций в каждом помещении - это будет величина G + 3-5%.

3. Как выбрать мощность циркуляционного насоса с учетом внешних факторов

Вычисления по формулам - важный процесс. Однако формулы часто не учитывают влияние внешних факторов на производительность и процесс обогрева. Для корректировки необходимо принимать во внимание следующие условия:

температура окружающего воздуха/среды. Она имеет большое влияние на количество производимого тепла при обогреве жилища и, соответственно, на эффективность работы помпы. «Холодный» агрегат всегда работает хуже, чем «прогретый». Перегрев помпы происходит при превышении максимально допустимой нагрузки. Это случается при сбрасывании влияния температуры наружного воздуха;

диаметр труб. Часто пользователи считают диаметр труб главным оптимальным параметром для хорошего отопления. Больше диаметр - больше ккал. Для труб большого сечения необходим мощный циркуляционный насос;

вязкость теплоносителя. Использование в замкнутом контуре специального теплоносителя влияет на мощность подбираемой помпы. Вязкость специальных жидкостей всегда больше, чем вязкость горячей воды;

периодичность циркуляции. Обязательно учитывается время работы помпы: постоянное или периодичное. Для применения насоса, как вспомогательного оборудования подпитки отопительной системы, корректировки напора/давления, предполагает помпу с небольшой мощностью. Идеально для таких целей подходит циркуляционный насос Willo N. О. - 25/4. Он обеспечит подъем давления от 1 до 5 м вод. ст.;

наличие двойного отопительного контура. Часто циркуляционные помпы устанавливают для работы в паре с естественной циркуляционной системой. В этом случае нагрузка предполагается на агрегат большая. Необходимо подбирать мощную помпу, производительную с высоким напором.

Выбор насоса по комфортности эксплуатации

Под комфортом принимаются характеристики шума, издаваемого мотором помпы, экономичность потребления электроэнергии.

Выбор делается из сравнения основных типов насосов: мокрого и сухого варианта.

1. «Сухой» циркуляционный насос.

Преимущества агрегатов:

внутренние рабочие детали не контактируют с теплоносителем. Для этого используют специальные уплотняющие прокладки из угольного агломерата, высоколегированной стали, керамики, алюминия. Ротор служит более долгий срок, чем в «мокрых» помпах;
внутренние детали тщательно отшлифованы, притерты друг к другу. Хорошо пригнанные уплотнительные кольца исключают утечку специальной жидкости для отопительной системы;
кольца имеют срок службы более 3-х лет. Это выше, чем сальниковая набивка, нуждающаяся в сезонном обслуживании;
КПД «сухих» помп до 80%. Показатель до 0.8;
наличие моделей для горизонтального и вертикального монтажа.

Недостатки:

главный негатив - высокий уровень шума, монтаж в жилом помещении не желателен. Обычно для «сухой» помпы выделяется отдельное звукоизолированное помещение;
применение смазки для колец;
для насосов со скользящими торцевыми кольцами в обязательном порядке контролируют качество теплоносителя. Исключают присутствие взвесей, мелких частиц в воде;
дополнительный расход по обслуживанию и доочистке теплоносителя.

2. Помпы «мокрого» типа.

Преимущества:

не требуется смазка для крыльчатки вала. Рабочая часть узла погружается в жидкость-теплоноситель, которая сразу и двигатель охлаждает, и роль смазки выполняет;
двигатель упакован в специальный герметичный контейнер из нержавейки;
ротор изготовлен из высокоустойчивых к коррозии материалов: керамика, сплавы алюминия;
долгий рабочий ресурс;
низкий уровень шума на пределе слышимого тона. Некоторые модели издают не больше 25-36 Дцб;
модульная конструкция моделей. Легкие в техобслуживании агрегаты. Стартовая настройка выполняется даже не специалистом;
недорогие узлы для замены деталей двигателя;
широкий разбег установки электродвигателей: одно или трех фазные;
компактный дизайн. Установка насоса производится в труднодоступном, узком месте;
невысокие цены на модели.

Недостатки:

низкий КПД. На 30% меньше, чем в моделях «сухого» типа. Показатель не выше 0.5;
невозможность полной герметизации приводит к утечке тепла;
большинство моделей предполагают горизонтальный монтаж, что не всегда подходит пользователю.

3. Выбор циркуляционного насоса для отопления по стоимости.

Купить циркуляционный насос для отопления по определенным параметрам предлагают различные серверы в интернет среде и в реальности.

Стоимость помпы зависит от производителя, производительности и многофункциональности. Вывести среднюю цену можно в пределах линейки. Например, популярные бренды из Италии - DAB», «Lowara», «Ebara», «Pedrollo» обойдутся от $120 до $280.

Немецкий циркуляционный насос Wilo, датский насос циркуляционный Grundfos UPS обходятся от $80 до $800.

Разница в цене объясняется качественным внутренним наполнением и расширенной функциональностью. На цену влияет мощность и производительность помпы. Чем мощнее, тем дороже.

Не стоит рассчитывать найти модель на 100% удовлетворяющую вашим запросам. Каждая отопительная система имеет свои нюансы, особенности работы. Выбор помпы производят по усредненным расчетным параметрам.

В последнее время специалисты рекомендуют устанавливать циркуляционные насосы Оasis производства Китай. Модель имеет компактный дизайн. Предлагается широкий выбор из линейки серии. Без труда подбирается оптимальный по параметрам агрегат, легко монтируется на горизонтальной поверхности. Имеет невысокую стоимость от $50.

Как выбрать насос циркуляционный. Отзывы

1. Отзывы пользователей всегда есть на страницах с описанием моделей. Определитесь с моделью, зайдите на страницу бренда и проанализируйте каких больше отзывов. По опыту можно сказать, что только хвалебные отзывы - это маркетинговый ход. Настоящие люди всегда пишут и о положительных сторонах и об отрицательных. Делятся опытом эксплуатации, предупреждают о скрытых дефектах. Помогают избежать трудностей в техобслуживании.

2. Отзывы, оставленные специалистами, имеют наибольший вес. Профессионалы чаще других сталкиваются с монтажом, наладкой и ремонтом всех брендовых циркуляционных насосов. Обратитесь при выборе к знающему мастеру. Он избавит вас от хлопот и подыщет оптимальный вариант по техническим параметрам и со стороны финансовых расходов.

3. При выборе модели стоит подробно ознакомиться с выпускающим бренд производителем. Обратить внимание на срок существования марки. Она должна быть не моложе 3-х лет. Возраст важен не только для имиджа, но и для доступности технического сервиса. Неизвестные марки помп, поломавшись, могут не взять на ремонт в мастерской. Причина отказа будет: отсутствие оригинальных запчастей.

Совет от мастера. Для выбора насоса учитывайте все факторы, но превалирующим должна быть легкость монтажа помпы и простое техническое обслуживание.

Системы отопления с принудительной циркуляцией теплоносителя, обеспечивают быстрый и равномерный прогрев всех участков водяного контура, независимо от удаленности от водогрейного агрегата.

В современные котлы, известных европейских брендов, уже установлен циркуляционный модуль. Для модификации старых систем отопления и подключения к энергонезависимому отопительному оборудованию, понадобится циркуляционный насос для отопления частного дома.

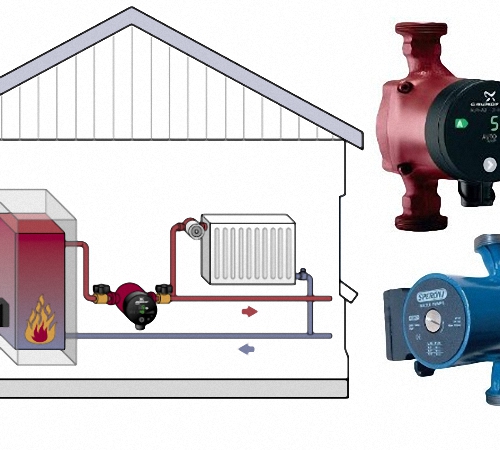

Для чего нужен насос в системе отопления

Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:

Производительности.
Шумоизоляции.
Надежности.
Длительного срока эксплуатации.

Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.

Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.

Принцип действия циркуляционного насоса

Работа циркуляционных насосов увеличивает энергоэффективность системы отопления на 40-50%. Принцип действия устройств, независимо от типа и конструкции, заключается в следующем:

Жидкость поступает в полость, выполненную в виде ракушки.
Внутри корпуса расположено рабочее колесо, маховик, создающий давление.
Увеличивается скорость теплоносителя и посредством центробежной силы, жидкость отводится в спиральный канал, подключенный к водяному контуру.
Теплоноситель поступает в водяной отопительный контур с заданной скоростью. Благодаря закручиванию водяных потоков, снижается гидравлическое сопротивление при циркуляции жидкости.

Принцип работы системы отопления с циркуляционным насосом отличается от контуров с естественной циркуляцией, тем, что движение жидкости осуществляется принудительно. На эффективность обогрева не влияет соблюдение уклонов, количество установленных радиаторов, а также диаметр труб.

Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:

По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.
Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.
Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.
По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.
Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.

Как выбрать насос для системы отопления

Подбор насоса для отопительной системы, начинают с анализа параметров помещения и установленного водогрейного оборудования. Дополнительно определяют, какие функции, помимо увеличения скорости теплоносителя, должен выполнять установленный модуль.

Существует несколько типов циркуляционных насосов, предлагаемых различными производителями. При выборе следует ориентироваться на качество и надежность продукции, а также на параметры производительности.

При выборе циркуляционного насоса для отопления частного дома, учитывают следующие моменты:

Мощность.
Компания, выпускающая оборудование.
Функциональные возможности.

Как рассчитать мощность циркуляционного насоса

Точный подбор по площади дома, делают только после проведения теплотехнического аудита помещения и системы отопления. Зачастую, процедура стоит дорого, ее проводят для промышленных объектов и многоквартирных домов. Для бытовых зданий, относительно небольшой площади, существует методика расчета насоса без формул.

Самостоятельно подобрать мощность циркуляционного насоса можно следующим образом:

По производительности котла. Расчет циркуляционного насоса для системы отопления частного дома выполняют, принимая во внимание, что 1 кВт мощности водогрейного оборудования соответствует коэффициенту пропускной способности равной 1 л/мин. Соответственно, для котла на 25 кВт, потребуется установить насос с показателем от 1500 л/час.
Расчет напора циркуляционного насоса системы отопления. В технической документации указывается параметр напора в метрах водяного столба. По данному параметру можно определить длину водяного контура и подсчитать необходимое количество насосов в системе.
Считается, что для 10 п.м. трубопровода, необходимо 0,6 м напора водяного столба. Оптимальный выбор насоса для 1 этажного дома - это стандартные модели с 6 м. в. ст. Станции подойдут для помещений с трубопроводом до 100 п.м.
Если напора недостаточно, устанавливают второй насос или подбирают более мощную модель. Этот же принцип расчетов используют при выборе насоса для 2-х этажного дома.

Какой фирмы циркуляционный насос выбрать

Стоимость циркуляционного насоса, производительность, время эксплуатации, напрямую зависят от завода - изготовителя техники. Ориентироваться только на цену неправильно. Выбирая модель, не лишним будет узнать об отзывах потребителей, относительно качества, технических и промышленных характеристиках.

Судя по количеству продаж, лучшие циркуляционные насосы предлагают следующие компании:

– крупнейший мировой производитель насосного оборудования. По недавним подсчетам около 50% всей продаваемой продукции принадлежит этому бренду. Модели Grundfos отличает высокая надежность и производительность. Компания разработала и внедрила несколько энергосберегающих технологий. Немецкие насосы гарантированно проработают не менее 10 лет.
– еще один лидер в производстве циркуляционного оборудования. Немецкая компания, на данный момент имеет заводы, расположенные в нескольких странах, что, впрочем, не отражается на качестве продукции. В ассортименте Wilo предлагаются бытовые и промышленные станции, а также модели с электронным управлением.
– итальянская компания, имеющая многолетний опыт работы в сфере производства циркуляционного оборудования. Начиная с 2002г, на базе заводов компании был усовершенствован принцип работы насосов DAB, что привело к увеличению надежности и производительности оборудования, а также уменьшен шум.
UNIPUMP – российский конкурент известных зарубежных брендов. Оборудование изготавливается компанией «Саблайн Сервис». В ассортименте продукции представлены погружные и поверхностные насосы. Главным достоинством UNIPUMP, считается небольшая стоимость оборудования и полная адаптация к условиям отечественной эксплуатации.
Oasis – модель, которую часто предлагают как российский продукт, на самом деле родом из Китая. Имеет заводскую сборку и качество. Стоимость, даже по сравнению с российскими аналогами, приблизительно на 30% дешевле, что и объясняет высокую популярность бренда. Модели Oasis гарантировано проработают весь срок эксплуатации. Оборудование уступает по производительности и теплотехническим характеристикам предыдущим производителям.
Wester – еще один бренд, который пропагандируют как английский, на самом деле принадлежит группе компаний «Импульс». Достаточно надежные модели для систем отопления и ГВС. Насосы Wester подходят для бытового и промышленного применения, единственным минусом является ограниченный ассортимент выпускаемой продукции.

На какие функциональные возможности стоит обращать внимание

При выборе подходящей модели, надо обратить внимание на еще несколько моментов:

Управление насосом – наиболее удобные и экономичные насосы с автоматическим включением и выключением. Автоматика подключена к комнатному термостату. Давление и скорость циркуляции теплоносителя регулируется автоматически. Насос с электронным управлением уже укомплектован датчиком температуры, вмонтированным в корпус. Станции с механическим переключением режимов работы стоят дешевле. Интенсивность работы выбирается вручную.
Удаление воздуха и сброс давления – дополнительным бонусом будет наличие встроенного воздухоотводчика, а также функции, препятствующей запуску двигателя на холостом ходу. Некоторые модели дополнительно укомплектовываются клапаном сброса давления. При отключении электроэнергии, теплоноситель быстро нагревается до точки закипания. Клапан предотвращает возникновение аварийных ситуаций.

Применение циркуляционных насосов с электронным блоком управления, наиболее оправдано в системах отопления двухэтажных жилых домов, а также при одновременном подключении нескольких водяных контуров.

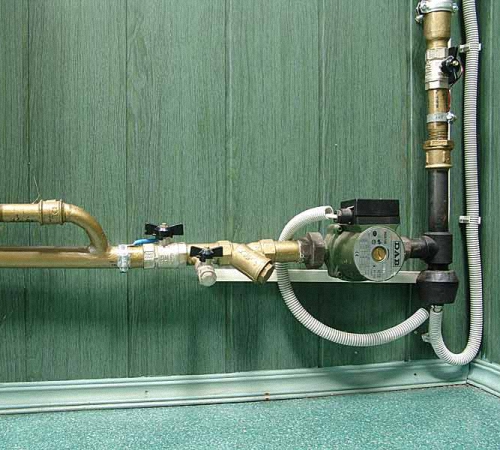

Как правильно поставить насос на отопление

Подробная схема установки насоса прилагается в инструкции по эксплуатации. Грамотный монтаж начинается с тщательного изучения рекомендаций производителя.

Подключение насоса в систему отопления своими руками возможно, только при наличии специального оборудования и технических навыков. Любые нарушения приводят к отказу в гарантийном обслуживании, снижению производительности и уменьшению сроков эксплуатации.

Монтаж закрытой системы отопления дома с использованием циркуляционных насосов осуществляется с обязательным подключением резервного электропитания. Минимальное время автономного электроснабжения не менее 4-6 часов.
Одно- и двухтрубная система отопления с циркуляционным насосом требует установки байпаса. При отключении электричества, принудительное движение жидкости в системе заменяется естественным. Системы с комбинированной циркуляцией теплоносителя, это хорошее решение при частых отключениях электроснабжения здания.
Включать прибор на холостом ходу, в системе, незаполненной теплоносителем, запрещается. Чтобы проверить работоспособность электронасоса в системе отопления, водяной контур предварительно заполняют жидкостью. После включают насос. Если станция подобрана правильно, поверхность радиаторов будет нагреваться равномерно, независимо от их отдаленности от нагревательного прибора.
Оптимальный диаметр труб указан в технической документации. Сужение сечения водяного контура уменьшает производительность насоса.
Подключение к электросети выполняется посредством специальных клеммных соединений. Необходимость в подключении стабилизатора отсутствует. Одновременно монтируют автономное электроснабжение циркуляционного насоса. Читайте , относительно выбора ИБП.
Модели с мокрым ротором монтируются исключительно в вертикальном положении.
Перед насосом устанавливают фильтр грубой очистки.
Для проведения ремонтных работ, место установки насоса в систему делают доступным.

Если длина водяного контура превышает указанную производительность, систему отопления делают с двумя циркуляционными насосами. Дополнительную станцию устанавливают на подаче теплоносителя, приблизительно посередине водяного контура.

Где поставить насос на отопление

Место установки насоса в системе отопления определяется индивидуально, в каждом отдельном случае. На расположение влияет:

Тип системы отопления.
Количество контуров.

На двух и однотрубные системы отопления, насосы устанавливают сразу после расширительного бака. Суть заключается в том, чтобы станция не качала воду в емкость. Двух- и однотрубные системы с циркуляционным насосом обязательно оснащаются байпасом. Конструкцию монтируют непосредственно перед котлом, на обратном трубопроводе.

Отопительная система с нижней разводкой имеет огромное преимущество – возможность поэтапного добавления радиаторов и установки дополнительного циркуляционного оборудования. Решение об установке системы с нижней подачей теплоносителя, часто принимают при монтаже водяного контура в многоэтажном здании.

Система отопления с верхней разводкой обычно не обязательно оснащается циркуляционным оборудованием. Конструкция предназначена для естественного движения теплоносителя. Схема собирается так, чтобы подающая труба находилась как можно выше над радиаторами, а обратка ниже их. К трубопроводу с верхней разводкой насос подключают в любом месте контура, сразу после расширительного бачка.

Монтаж автономного отопления с циркуляционным насосом в одно- или двухэтажном доме, с одновременным подключением теплых полов, осуществляется посредством установки нагнетающего оборудования на каждую систему отопления отдельно (исключение составляют модели с двумя электродвигателями). Станция на теплые полы ставится в специальный смесительный узел. Монтаж выполняется по стрелкам, выгравированным на корпусе насоса и рамке.

Способы установки насосов определяются индивидуально, в зависимости от выбранной системы отопления и других факторов.

Какую скорость циркуляционного насоса выбрать

При условии правильного расчета производительности, грамотного соединения радиаторов и монтажа системы отопления, в большинстве случаев можно установить минимальную скорость насоса. В таком режиме потребляется меньше электроэнергии, механические части подвергаются меньшему износу.

Насос должен работать в режиме, максимально соответствующему параметрам системы отопления и производительности котла. Проверить настройки можно следующим образом:

Каждый насос имеет шумоизоляцию. Во время работы, сам модуль издает небольшой шум, сравнимый с тихим гудением. Но, при переключении на большую скорость, завихрения водяных потоков, при прохождении через водяной контур, создают неприятные звуки. Рекомендуемая скорость 1-2 положение переключателя.
Третий скоростной режим используется кратковременно, чтобы продавить воздушные пробки при заполнении теплоносителем системы отопления.
Равномерный обогрев. Добавить скорость требуется в тех случаях, когда перепад температуры нагрева радиаторов, установленных в начале и конце водяного контура больше 1-2°С.

Насосы, с установленным электронным управлением, автоматически выбирают скорость теплоносителя, ориентируясь на температуру подачи и обратки, а также интенсивность прогрева помещения. Для выбора оптимального рабочего режима, требуется просто нажать клавишу пуск.

После установки циркуляционного насоса в систему отопления индивидуального дома, экономическая эффективность увеличивается на 30-40%. Такие показатели делают установку оборудования не только рекомендуемой, но скорее обязательной мерой.

Принудительное движение теплоносителя в системе водяного отопления обеспечивает циркуляционный насос, способный перекачивать жидкость температурой 110…115 °С. В частных домах и квартирах с индивидуальными источниками тепла применяются малошумные аппараты бытовой серии с муфтовым присоединением, оснащенные «мокрым» ротором (якорь двигателя омывается и охлаждается протекающей водой).

Если вы решили самостоятельно подобрать насос для отопления, учтите 3 основных критерия:

Технические характеристики – производительность, рабочее давление.
Присоединительные и габаритные размеры.
Цена изделия, популярность бренда.

Рассмотрим по пунктам, как правильно выбрать циркуляционный насос для радиаторной системы, теплых полов и первичного котлового контура.

Самые «ходовые» модели насосных агрегатов

Производители предлагают широкий выбор оборудования разной мощности, предназначенного для перекачки жидких сред с различными параметрами. Но нас интересуют только проточные модели, работающие в сетях домашнего отопления и горячего водоснабжения.

Как отличить циркуляционные агрегаты от центробежных и других видов насосов:

по форме – электрический мотор и крыльчатка установлены в одном корпусе, патрубки выходят по бокам нижней части (не посередине);
по наличию «мокрого» ротора, значительно снижающего шум вращения крыльчатки;
2 типоразмера монтажной длиной 130 и 180 мм;
условный проход патрубков - 15, 20, 25 и 32 мм, присоединение - муфтовое (резьбовое);
паспортное давление – 0.4, 0.6 и 0.8 Бар.

Указанные параметры легко выяснить по маркировке изделия. Пример: цифры в названии Wilo Star-RS 15/4 обозначают внутренний диаметр соединительных патрубков 15 мм (Ду 15) и напор 4 м водного столба (0.4 Бар). Пример второй: аппарат Grundfos ALPHA2 25-60 подключается к трубам Ду 25 и развивает давление 0.6 Бар (6 метров).

Справка. Обычно производители выпускают расширенные линейки изделий. Немецкий бренд Wilo предлагает циркуляционные нагнетатели, располагающие напором 2, 4, 6, 7 и 8 м. вод. ст. Но «ходовыми» моделями все равно остаются «четверки» и «шестерки», реже – «восьмерки».

Устройство насоса с «мокрым» ротором

Конечно, существуют и более мощные насосы, чей напор достигает 1…10 Бар, но в частных жилищах таковые не применяются. Маленькие агрегаты длиной 130 мм с патрубками ½ и ¾ дюйма обычно ставятся внутри котлов, большие (18 см, 1 и 1 ¼») – врезаются в отопительные магистрали.

Способы подбора насоса

Самый правильный путь – сделать полноценный гидравлический расчет и точно определить основные параметры насоса – развиваемый напор и производительность. Именно так проектируется централизованное теплоснабжение многоквартирных домов и промышленных зданий.

Инженерной расчетной методикой владеют далеко не все мастера, занимающиеся монтажом автономных водяных систем, что уж говорить о рядовых домовладельцах. Как можно подобрать циркуляционный насос для отопления более простым способом:

В случае замены старого изношенного агрегата приобретается новый с аналогичными параметрами. На первый план выходит цена и качество изделия.
Заказать проект домашней отопительной системы инженеру–теплотехнику. Ниже мы поясним преимущества данного варианта.
Самому рассчитать потребный напор насоса по упрощенной методике.
Поверить многолетней практике и купить аппарат, руководствуясь их советами.

Котельная, сделанная нашим экспертом Владимиром Сухоруковым. Удобный доступ есть ко всему оборудованию, в том числе к насосам

Рекомендации экспертов. В загородных домах и квартирах площадью до 250 м² вполне достаточно бытового насоса, развивающего давление 4 м водного столба или 0.4 Бар. На квадратуру 250…500 м² лучше купить более мощный агрегат с напором 6 м (0.6 Бар), свыше 500 м² – 8 м. вод. ст.

Заказ инженерных расчетов и разработки схемы стоит денег, но окупится с лихвой. Когда вы монтируете отопление самостоятельно либо нанимаете работников, комплектующие и оборудование приобретается с приличным запасом – на всякий случай. Толковый проектировщик четко обоснует, почему нужно поставить насос небольшой мощности и трубу меньшего диаметра. В результате выйдет экономия на материалах, а в дальнейшем - затратах на электричество.

Разновидности насосов, применяемых в схемах автономного теплоснабжения

Если вы доверяете только цифрам либо захотите проверить монтажников, выбирайте насос отопления по собственным вычислениям, пользуясь приведенной ниже методикой. Не забудьте сверить расчетные характеристики агрегата с рекомендациями экспертов – результат наверняка выйдет аналогичным.

Расчет характеристик насоса

Отопление работает эффективно, когда все батареи или греющие напольные контуры получают необходимое количество тепла. То есть, насосная установка должна обеспечивать требуемый расход теплоносителя на каждом участке системы, преодолевая гидравлическое сопротивление труб, фитингов и арматуры.

G – массовый расход теплоносителя, кг/ч;
Δt – разность между температурой воды в подающей и обратной линии, при расчетах обычно принимается равной 20 °С.

Справка. Поскольку плотность воды мало изменяется при нагреве в пределах 100 градусов, в упрощенных вычислениях массовый расход принимается равным объемному. Пример: G = 300 кг/ч = 300 литров в час.

Например, на обогрев двухэтажного дома квадратурой 200 м², расположенного в средней полосе, понадобится 22 кВт теплоты. Отсюда несложно посчитать расход теплоносителя и требуемую производительность насоса: G = 0.86 х 22000 / 20 = 946 кг/ч = 0.95 т/ч = 0.95 м³/ч.

Сразу предлагается выяснить сечение и диаметр основной магистрали, идущей от котла, куда планируется :

F – площадь поперечника трубы, м²;
ʋ — скорость движения воды, принимается 0.5…1 м/с.

Чем ниже скорость течения воды, тем меньше сопротивление трению о стенки труб, арматуры и фитингов.

Берем значение 0.6 м/с и определяем сечение магистрали: F = 0.95 / 3600 х 0.6 = 0.00044 м². Дальше через формулу площади круга рассчитываем диаметр прохода – 0.024 м или 24 мм. Соответственно, внутренний размер трубы и присоединительных штуцеров насоса равен 25 мм.

Выяснив необходимую производительность перекачивающего устройства, переходим к вычислению располагаемого давления. Расчеты проведем отдельно для радиаторной сети, напольного обогрева и котлового контура обвязки.

Отопительная схема с батареями

Задача насоса – продавить нужный объем теплоносителя по трубам от первого до последнего радиатора. Ему препятствует сила трения жидкости о стенки, сопротивление от сужения протока в регулировочных вентилях и поворотов на фитингах.

Чтобы узнать величину сопротивления, которое должен преодолеть циркуляционный агрегат, предлагаем воспользоваться упрощенной формулой:

H – искомый перепад давлений в метрах водного столба;
R – удельное сопротивление трению, считается в м. вод. ст. на 1 метр погонный трубопровода;
L – протяженность наиболее длинной ветви отопления, измеряется от источника тепла до последнего радиатора;
Z – коэффициент местных сопротивлений.

Замечание. Формула сильно упрощена, инженерный расчет гидравлики гораздо сложнее. Зато она позволяет правильно подобрать отопительный насос для бытовых условий. Мы проверили альтернативный вариант - онлайн-калькуляторы, размещенные на различных интернет-ресурсах. Получив разницу между результатами 30%, делаем вывод: лучше посчитать напор вручную.

Длина ветви измеряется от выхода из котла до последней батареи, установленной на 2-м этаже. При двухтрубной схеме результат удваивается

Как производятся вычисления:

Совет. Длина линии тупиковых и кольцевых схем считается одинаково – плюсуем протяженность подачи и обратки. Для однотрубной «ленинградки» берем общую длину кольца. Если на момент расчета схема отсутствует, протяженность определяется по внутренним габаритам дома: размер I этажа + высота потолка + ширина II этажа.

Просчитаем давление по нашему примеру. Длина L по габаритам здания равна (10 + 3 + 10) х 2 = 52 м, Z = 2.2. Потребный напор составит 0.015 х 52 х 2.2 = 1.716 ≈ 1.7 м. Прибавим запас 1 м на неучтенные сопротивления самого котла и дополнительного оборудования, получаем 2.7 м водяного столба.

На графике, прилагаемом к паспорту насоса, отмечаем линию производительности и напора, затем выбираем подходящую модель, в данном случае - марка Wilo Star-RS 25/4.

Как видите, результаты расчетов не противоречат советам экспертов: насоса давлением 0.4 Бар вполне достаточно, чтобы заставить циркулировать воду по сети отопления двухэтажного дома площадью 200 квадратов. Для лучшего понимания предлагаем посмотреть ход расчетов на видео:

Важный момент. В современных нагнетательных устройствах зачастую предусмотрено 3-7 режимов работы, а в инструкции нарисовано столько же графиков. Для расчета выбирайте характеристику, соответствующую средней скорости (вторая – третья).

Петли теплых полов

Обычно теплоноситель подается в напольные контуры отдельным насосом, работающим в паре с подмешивающим клапаном. При этом максимальная протяженность петли не превышает 100 метров, фасонные детали отсутствуют. Местные сопротивления – термостатический вентиль коллектора и смесительный трехходовой (или 2-ходовой) клапан.

Для расчета вполне подходит предыдущий алгоритм:

Выясняем количество контуров, максимальную длину трубы и общий расход теплоносителя через гребенку. Все мы подробно расписали в отдельной публикации.
Берем самую длинную петлю и считаем по ней требуемое давление насосного агрегата, пользуясь приведенной выше формулой. Подставляем аналогичные значения R, L и Z.
Подбираем насос для петель напольного обогрева по графику, представленному в паспорте изделия.

Пример. Возьмем тот же двухэтажный дом с тепловой нагрузкой 22 кВт и расходом воды 0.95 м³/ч, максимальная длина петли – 80 м. Значение R принимаем 0.015, Z – 2.2, тогда напор H = 0.015 х 80 х 2.2 = 2.64 м. Сопротивление магистрали не учитываем, поскольку котел оснащен собственным насосом. Значит, окончательное давление коллекторного агрегата – минимум 2.64 м.

Заметьте: увеличивая протяженность петель до 100 м, вы поднимаете планку давления насоса, что приведет к повышению расхода электроэнергии. Проверяем: H = 0.015 х 100 х 2.2 = 3.3 м. Рисуем на диаграмме соответствующую горизонтальную линию и выбираем любую модель, чей график размещен выше. Ближайший агрегат - Wilo Star-RS 25/6.

Котловой контур

Важный нюанс. Главное - обеспечить нужный расход воды в основном контуре, соответствующий мощности теплогенератора. Для выбора модели насоса двигайтесь тем же путем – узнайте требуемый объем теплоносителя по производительности котла и посчитайте располагаемый напор. Подробная инструкция представлена на видео:

Выбор по размерам

Вы наверняка заметили - в ассортименте фирм есть агрегаты с одинаковыми характеристиками, но разными габаритами и размерами патрубков. Как выбирать внешние параметры насоса:

Для монтажа на трубопроводах, и смесительных узлах напольного обогрева используются стандартные нагнетатели длиной 180 мм. «Коротыши» 130 мм ставятся внутри теплогенераторов либо на магистралях в сильно ограниченном пространстве.
Диаметр присоединительных патрубков подбирается под сечение основного трубопровода. Увеличение типоразмера допустимо, уменьшение – категорически не рекомендуется. То есть, на трубопровод Ду 25 можно ставить агрегат со штуцерами 32 мм.
Насосы с патрубками Ø32 мм применяются на первичных кольцах и котловых контурах, а также в модернизируемых самотечных системах.

Рабочие характеристики насосов не зависят от их монтажной длины – 130 или 180 мм

Примечание. Размеры готовых байпасов, продающихся в магазинах, подогнаны под стандартный насос монтажной длиной 18 см.

Число скоростей нагнетателя особой роли не играет. В домашних условиях вполне достаточно 3 режимов, оптимальная скорость – вторая. Воздух из агрегатов стравливается через боковой винт, поэтому не стоит покупать изделия с отдельным воздухоотводчиком.

Производители и цены

Невзирая на широкий ассортимент насосов в магазинах, по-настоящему качественный продукт выбрать нелегко. Рынок наводнен китайским товаром и подделками известных брендов. Для начала перечислим популярных на территории СНГ производителей:

Высшая ценовая категория – Grundfos (Дания), Wilo (Германия). Цены на оригинальных «немцев» стартуют от 75 евро, «Грюндфос» серии UPS – 65 евро.
Средняя категория – DAB, Aquario (Италия), Sprut (качественный Китай). Стоимость агрегатов различных моделей колеблется в пределах 40-100 евро.
Прочие дешевые насосы (Oasis, Neoclima, «Вихрь», «Калибр» и так далее до бесконечности). Цена – от 20 евро за штуку.

Новейшая разработка – «умный» насос Grundfos Alpfa-3, передающий информацию на смартфон и помогающий балансировать систему

Замечание. Вполне вероятно, что мы не включили некоторые весьма достойные изделия в высшую либо среднюю ценовую категорию. Здесь указаны самые распространенные бренды.

Чем отличаются недорогие и контрафактные насосы от качественных нагнетателей:

срок службы – 1…3 отопительных сезона;
номер изделия нанесен только на наклейку, корпус агрегата чистый;
перекачивающие устройства из одной партии часто идут с одинаковыми номерами;
по весу подделка заметно отличается от оригинала (она легче);
агрегат низкого качества начинает шуметь и пищать, отработав 1 сезон отопления, сильно греется корпус.

Иногда поддельные насосы отопления неотличимы от оригинала, только цена вдвое ниже. Секрет – в алюминиевой обмотке, удешевляющей себестоимость продукта. Как проверить: найдите на официальном сайте компании массу оригинальной модели и сравните с рыночным экземпляром. Скорее всего, осведомленный продавец откажется взвешивать контрафактный аппарат либо сразу признает неизвестное происхождение товара.

Заключительный вывод

Выбирая циркуляционный насос для отопления дома, важно не ошибиться с характеристиками и не гнаться за дешевизной. Недостаточный напор приведет к слабому прогреву дальних батарей, чрезмерный – к появлению шума в радиаторах и быстрому износу нагнетательного агрегата. Последний совет по выбору производителя: если хотите сэкономить, лучше отыщите брендовый оригинал б/у, он прослужит дольше нового дешевого «китайца».

Для того, чтобы смонтировать систему водяного отопления с принудительной циркуляцией, необходимо правильно подобрать и установить в ней циркуляционный насос, который и будет ее обеспечивать. В настоящее время, существует большое разнообразие моделей разных конструкций и с разными характеристиками. Какой же из них и как выбрать? В данной статье мы рассмотрим, как выполнить подбор циркуляционного насоса для системы отопления самостоятельно.

Основные критерии подбора

Для того, чтобы подобрать циркуляционный насос для системы отопления необходимо определить его основные характеристики, которые потребуются во время его эксплуатации: рабочий напор (давление) и расход (подачу), которые он должен обеспечивать. А для того, чтобы их определить, необходимо знать как мощность самой системы отопления, так и ее гидравлическое сопротивление. Оба эти показатели можно рассчитать более точно, с помощью сложных расчетов или упрощенно, с помощью расчета, который может сделать практически каждый. Его мы и рассмотрим.

Мощность системы отопления и требуемая подача

Как мы уже говорили, выполняя подбор циркуляционного насоса для системы отопления, в первую очередь, требуется определить ее тепловую мощность. Она должна соответствовать количеству теплоты, необходимому для отопления здания, которое, в свою очередь, определяется его площадью и уровнем теплоизоляции наружных конструкций (стен, пола, потолка, окон, дверей). Чтобы рассчитать этот показатель точно, необходимо учитывать их толщину, материал, конструкцию и другие факторы.

Для того, чтобы упростить расчет, можно взять средний показатель 100-150 Вт тепловой энергии на каждый 1 м 2 помещения, с высотой потолка до 3 м. Если здание утеплено достаточно хорошо можно брать меньшее значение. Так, например, для хорошо утепленного дома площадью 100 м 2 потребуется отопление тепловой мощностью 10 кВт. Если циркуляционный насос будет устанавливаться в уже существующую систему с естественной циркуляцией, то ее мощность можно узнать из технической характеристики котла, который установлен.

Теперь, зная необходимую мощность отопления, можно определить требуемую производительность (подачу) циркуляционного насоса по одной из следующих формул:

П = Q/(1,16 х ΔT), (кг/ч)

Q – тепловая мощность системы отопления (Вт);
ΔT – разница температур подающей и обратной трубы (для двухтрубных систем обычно принимается в пределах 20°С, а для теплого пола – около 5°С);
1,16 – коэффициент удельной теплоемкости воды, Вт ×ч /кг ×°С (для теплоносителей других типов этот показатель будет несколько другим и его можно узнать из справочной литературы или в интернете).

Еще одна формула, по которой можно вычислить требуемую производительность:

П = 3,6 х Q/(c × ΔT), (кг/ч)

где: с – удельная теплоемкость теплоносителя (для воды составляет 4,2 кДж/кг×°С ).

Например, для рассмотренной выше мощности тепловой энергии 10 кВт и двухтрубной системы водяного отопления по первой формуле получим:

П = 10000/(1,16×20) = 431 кг/ч или 0,43 м 3 /ч (для теплоносителя-воды 1кг=1л).

Гидравлическое сопротивление и требуемый напор

Для того, чтобы сделать подбор насоса для системы отопления по этому параметру необходимо вычислить гидравлическое сопротивление, которое ему необходимо будет преодолеть для обеспечения нормальной циркуляции теплоносителя (воды). Для расчета можно использовать следующую формулу:

J = (F+R× L)/p× g (м)

L – длина системы до самого отдаленного радиатора (м);
R – гидравлическое сопротивление прямого участка трубы (Па/м);
p – плотность теплоносителя (для воды – 1000 кг/м 3);
F – сопротивление соединительной и запорной арматуры (Па);
g – 9,8 м/с2 (ускорение свободного падения).

Для точного расчета значения R и F можно найти в справочной литературе. Для упрощенного же можно принять усредненные данные, полученные экспериментальным путем:
R — в пределах 100-150 Па/м;
F – в зависимости от вида:

в каждом соединительном фитинге теряется дополнительно около 30% к потерям в прямой трубе на этом участке;
в трехходовом смесителе или подобных устройствах – дополнительно до 20%;
в терморегуляторах – до 70% от потерь в прямой трубе.

Кроме вышеприведенной, можно использовать другую формулу, предложенную специалистами известной германской фирмы Wilo:

J = R ×L × k, м

где: k – коэффициент учитывающий сопротивление в запорной и регулирующей арматуре и который имеет следующие значения:

1,3 – для простых систем без сложной арматуры;
2,2 – с регулирующей арматурой;
2,6 – для более сложных.

Если один насос будет обеспечивать циркуляцию в системе отопления с несколькими контурами (ветвями), то для его подбора необходимо учитывать суммарное их сопротивление. Если же планируется на каждый контур устанавливать отдельный насос, то каждую такую ветвь магистрали необходимо рассчитывать отдельно, как по тепловой мощности, так и по гидравлическому сопротивлению. При этом этажность здания, при расчете напора, не играет большой роли. Так как в замкнутой системе столбы жидкости подающей и обратной магистрали уравновешиваются.

Как выбрать циркуляционный насос по полученным данным

Вычислив и зная теперь основные требуемые параметры характеристики циркуляционного насоса можно легко подобрать требуемый вариант, используя графики характеристик, которые есть в инструкции по эксплуатации или паспорте любой модели. Как правило, такие графики имеют две оси: напора (давления) и расхода (подачи).

Рис. 1 Пример графика характеристики циркуляционного насоса

На имеющейся график мы можем нанести полученные ранее результаты, откладывая их значения по соответствующих осях, и на их пересечении получить рабочую точку, которая должна находиться немного ниже линии В графика, отображающего характеристики данного насоса (оптимальный вариант — А2 ). Если точка находится выше (А3 )– такой насос не подходит, он не сможет обеспечивать необходимую циркуляцию. Если рабочая точка будет находиться значительно ниже графика (А1 ), это тоже не очень хорошо, так как циркуляцию он будет обеспечивать, но имея слишком большой запас, будет потреблять больше электроэнергии, да и стоимость его также будет выше, чем насоса с более скромными характеристиками.

Рис. 2 Подбор насоса по графику его характеристик

Если модель имеет не одну, а 2 или 3 скорости, то и линий на графике характеристик будет, соответственно, 2 или 3. В этом случае, необходимо подбор насоса для системы отопления осуществлять по графику той скорости, на которой предполагается его эксплуатировать.

Другие факторы, влияющие на выбор

На подбор циркуляционного насоса для системы отопления, кроме рассмотренных выше, основных его параметров характеристики влияют и другие факторы, такие как: надежность, качество изготовления, температурный режим эксплуатации, стоимость, способ соединения и др.

Качество изготовления, надежность и долговечность, как правило, напрямую связаны со стоимостью. Производители, которые предлагают надежные и качественные модели, например: «Grundfos» (Дания), «Wilo» (Германия), «DAB», «Lowara», «Ebara» и «Pedrollo» (Италия), соответственно и оценивают свою продукцию.

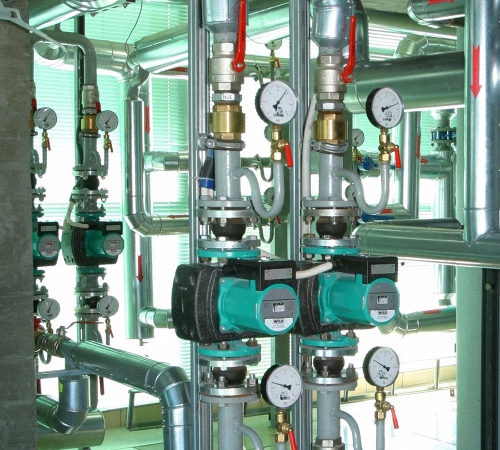

Циркуляционный насос wilo в системе отопления

Отечественные или китайские модели стоят дешевле, но и гарантия их качества, соответственно, ниже. Здесь уже выбор каждый должен сделать сам, выбрать качественное изделие за более высокую цену или купить более дешевый циркуляционный насос, с сознанием того, что возможно его в скором времени придется менять.

Если есть желание сэкономить, то можно также приобрести б/у «Grundfos» или «Wilo», часто они могут нормально работать дольше новых китайских, но приобретать их лучше у знакомых проверенных специалистов, которые дают определенную гарантию.

Кроме этого, при выборе необходимо обратить внимание на тип и диаметр соединения насоса с трубами системы. Некоторые модели комплектуются соединительными элементами типа «американок», а к некоторым придется подбирать самостоятельно.
Еще один параметр, на который необходимо обратить внимание – температурный режим эксплуатации циркуляционного насоса, который должен быть в паспорте. Особенно это важно, если он будет устанавливаться на подающей трубе в системе с твердотопливным котлом. В этом случае, максимально допустимая температура должна быть не менее 110°С. Если же, насос будет устанавливаться на «обратке», то это не столь важно, так как температура на входе котла редко превышает 80°С.

Большинство отопительных систем полноценно работают при наличии циркуляционного насоса (в просторечии - помпы). Насос поддерживает необходимый напор жидкости в контуре отопления. В этом и заключено его предназначение - держать нужное давление в системе, помогая преодолевать гидро-сопротивление элементов контура (труб, радиаторов) теплоносителю, дополнительно перемещая его по контуру. Встречаются системы с несколькими насосами: один в отопительном котле и один-два в контуре отопления. При наличии хорошо работающей циркуляционной помпы совсем необязательно отопительный котел располагать в самой нижней части контура отопления.

Конструкция и типы циркуляционных насосов

Большинство насосов имеет следующую конструкцию:

Корпус с присоединенной улиткой
К улитке прикручиваются трубы контура
В корпусе смонтирован электродвигатель с платой управления и клеммами для подсоединения проводов электросети.
Вращающаяся часть двигателя - ротор с насадкой (крыльчаткой) - двигает воду, засасывая ее с одной стороны и нагнетая в трубы контура, с другой стороны

В результате работы получается некоторое разряжение на входе насоса и нужное давление (компрессия) - на выходе. Все циркуляционные насосы в зависимости от конструктивных особенностей классифицируются на два типа:

«сухого» типа (с сухим ротором);
«влажного» типа (с влажным ротором).

Насосы «сухого» типа характеризуются тем, что их ротор при работе сам не контактирует с рабочей жидкостью контура отопления. Он от нее надежно изолирован скользящим уплотнителем - кольцом. Такие насосы обладают довольно высоким КПД - до 75−85%, но работают с некоторым уровнем шума. По размерам такие насосы больше, чем их «влажные» аналоги, и требуют особой подводки труб контура. Кроме того, они обычно нуждаются в периодическом обслуживании . Как правило, данные помпы применяются в отдельных котельных , обеспечивающих теплом несколько зданий или промышленное предприятие.

В насосах «влажного» типа сам вращающийся ротор находится в контакте с перекачиваемой жидкостью-теплоносителем , а изолирована от нее неподвижная часть электродвигателя насоса - статор. Взаимодействием с жидкостью достигается необходимая смазка деталей ротора и бесшумность работы всей помпы в целом.

Обычно насосы имеют встроенный ступенчатый регулятор скорости. Циркуляционные насосы «влажного» типа могут работать годами, а порой и десятки лет, не требуя никакого обслуживания. Но они имеют низкий КПД - всего 50−65%. Насосы такого типа получили наибольшее распространение в частных бытовых системах отопления именно из-за своих небольших размеров и бесшумностью при работе. Данные аспекты являются одними из ряда других при выборе циркуляционного насоса для контура отопления вашего дома. Но существует и другие аспекты выбора насоса. Их мы и рассмотрим.

Как правильно выбрать циркуляционный насос?

Хорошо работающий насос в системе отопления отдельного дома или коттеджа должен отвечать следующим требованиям.

С последним пунктом все понятно. Чем меньше насос и бесшумнее он работает, тем лучше. С этой точки зрения для установки в систему отопления несомненно более подходят циркуляционные насосы «влажного» типа. Давайте разберемся с другими пунктами.

Расчет производительности насоса

Три первые требования к насосу тесно связаны между собой и один зависит от другого. Производительность подразумевает количество перегоняемой жидкости , ее расход при минимальной загрузке насоса. Упрощенно можно сказать - чем она выше, тем лучше.

Существует известная формула ее подсчета: Q = N /(t 2- t 1)

Q - расход (производительность),
N - мощность источника нагрева (отопительный котел),
t1 - температура жидкости в трубах «обратки» контура отопления,
t2 - температура в подающей части контура, т. е. после отопительного котла.

При расчетах величина t1 берется в пределах +60 ÷ +70С°, а величина t2 - +90 ÷ +95С°. Данная формула позволяет приблизительно выбрать параметры нужного насоса. Принято считать, что на 10 метров длины циркуляционного кольца контура нужно примерно 0,6 метра напора насоса.

Существуют уже просчитанные тепловые нормативы. Считается: для прогрева 10 кв. метров помещения требуется 1 кВт мощности отопительного котла. Если брать тепловую мощность одной секции 200 Вт, то на 10 кв. метров потребуется 5 секций. Как правило, берется небольшой запас в виде 1−2 секций . Насос должен справляться с подводом воды ко всем радиаторам в здании

Давление насоса

Давление насоса подразумевает уровень, на который насос может поднять воду в системе отопления. Измеряется в метрах водяного столба или в атмосферах. Обычно эта величина указывается в документации к насосу и на самом насосе (специальной бирке).

Рассмотрим насос GRUNDFOS UPS 25−40.

Фирма-изготовитель довольно известная. Цифра 40 и обозначает высоту подъема теплоносителя - 4 метра. Что соответствует 0,4 атм. давления. Именно по этой величине и нужно подбирать насос в первую очередь для вашей системы. А что обозначает цифра 25? Обозначает она диаметр подсоединяемых труб - 25 мм (1 дюйм). Обычно для присоединения насоса используются трубы диаметром 25 мм и 32 мм (1,25 дюйма). Поэтому следует смотреть на полное наименование насоса - он должен соответствовать диметру труб (переходников) в вашей системе отопления. Обычно на насосе еще указываются потребляемая мощность в разных режимах, количество оборотов и направление движения ротора и теплоносителя.

Внешние факторы влияния на работу насоса

И, конечно, на работу насоса влияют внешние условия. Температура окружающей среды в большей степени влияет на количества тепла, нужного для обогрева помещения, а значит и на работу насоса. В некоторых редких случаях она влияет и на работу самого насоса - «замерзший» насос работает не так как «разогревшийся». Кстати, перегреваться насос начнет при его неправильном выборе - он может не справляться с чрезмерной нагрузкой. Поэтому при его покупке следует знать параметры вашей отопительной системы и котла.

Чем больше диаметр труб - тем больше воды в системе, тем более мощный нужен насос. Кроме того, теплоноситель из незамерзающей жидкости имеет вязкость, отличимую от вязкости воды, поэтому и насос следует выбирать более производительный и надежный. Благо выбор циркуляционных насосов довольно велик - можно выбрать нужный практически под каждую отопительную систему.

От автора: Конечно, насос должен справляться с нагрузкой. Но нужно учитывать и тот факт, будет ли он работать постоянно, или же включаться только в нужные промежутки времени. Если циркуляционный насос планируют включать только для подпитки системы отопления и небольшой корректировки давления, необязательно выбирать мощный производительный насос марки. Установленный у меня в подвале насос Wilo N. O. -25/4 (см. фото) включается раз в 3−5 месяца на 1−2 минуты для поднятия давления на 0,1−0,5 атм. Но опять же: в настенном газовом котле у меня уже есть встроенный насос, работающий постоянно. Поэтому следует учитывать все факторы.

Если у вас насос будет работать в паре с контуром естественной циркуляции , то нагрузка на насос может быть высокая. В таком случае, чем больше будет его производительность и напор, тем лучше. При неправильном выборе насос может просто не справляться с поставленной на него задачей - будет плохо «продавливать» систему , в результате батареи будут едва теплыми. И сам насос может перегреться и сгореть. Также не стоит ставить насос на 1 дюйм в 1,25 дюймовые трубы через переходники. В некоторых случаях он не сможет обеспечить нужного напора.

Еще один параметр насоса - его потребляемая электрическая мощность . Как правило, она невелика - от 50 до 200вт. Большое значение имеет только при постоянно включенном насосе.

Так ли важна марка насоса?

В продаже имеется много наименований насосов различных фирм. Практически все они имеют одинаковые характеристики. Различаются в основном степенью надежности и сроком службы.

Самые распространенные марки - Grundfos , Wilo , Wester, Wita, ELSOTHERM, Speroni. Также очень много различных подделок из Китая или явно китайских продуктов. Первые две марки из списка - самые надежные. Они отличаются великолепной надежностью и бесшумностью. Убедиться в их работе можно на слух только в непосредственной близости (5−10 см) или приложив к ним руку. Работают годами не требуя никакого внимания. Но они имеют один небольшой недостаток - высокую цену. Цена них примерно в 2 раза выше, чем на менее известные марки.

Остальные бренды считаются средними по соотношению цена/качество. Работают довольно хорошо, проблемы с ними возникают очень редко. Цены на них находятся в среднем диапазоне.

Совет: При правильном выборе насос будет работать не напрягаясь. Соответственно, сама система отопления будет отличаться надежной, полноценной работой и в вашем доме не будет перебоев с теплом.

О китайских изделиях же мнения владельцев постоянно сходятся: рано или поздно эти изделия начинают шуметь, разбалтывается ротор, или насосы попросту сгорают. Они могут поработать пару месяцев, а могут «дотянуть» пару лет. Цена на них, конечно, маленькая .

Какой вам выбрать? Сразу скажем - никогда не берите китайские помпы. Если вам не жалко переплачивать за бренд - берите Grundfos или Wilo. Не желаете переплачивать за марку - покупайте насос из средней ценовой категории.
