Трехфазный двигатель в однофазной сети. Схема подключения трехфазного двигателя. Подключение трехфазного двигателя к однофазной сети без потери мощности Как подключить 3 фазный на 220в

Содержание:

Работа трехфазных электродвигателей считается гораздо более эффективной и производительной, чем однофазных двигателей, рассчитанных на 220 В. Поэтому при наличии трех фаз, рекомендуется подключать соответствующее трехфазное оборудование. В результате, подключение трехфазного двигателя к трехфазной сети обеспечивает не только экономичную, но и стабильную работу устройства. В схему подключения не требуется добавление каких-либо пусковых устройств, поскольку сразу же после запуска двигателя, в обмотках его статора образуется магнитное поле. Основным условием нормальной эксплуатации таких устройств является правильное выполнение подключения и соблюдение всех рекомендаций.

Схемы подключения

Магнитное поле, создаваемое тремя обмотками, обеспечивает вращение ротора электродвигателя. Таким образом, электрическая энергия преобразуется в механическую.

Подключение может выполняться двумя основными способами - звездой или треугольником. Каждый из них имеет свои достоинства и недостатки. Схема звезды обеспечивает более плавный пуск агрегата, однако мощность двигателя падает примерно на 30% от номинальной. В этом случае подключение треугольником имеет определенные преимущества, поскольку потеря мощности отсутствует. Тем не менее, здесь тоже есть своя особенность, связанная с токовой нагрузкой, которая резко возрастает во время пуска. Подобное состояние оказывает негативное влияние на изоляцию проводов. Изоляция может быть пробита, а двигатель полностью выходит из строя.

Особое внимание следует уделить европейскому оборудованию, укомплектованному электродвигателями, рассчитанными на напряжения 400/690 В. Они рекомендованы к подключению в наши сети 380 вольт только методом треугольника. В случае подключения звездой, такие двигатели сразу же сгорают под нагрузкой. Данный метод применим только к отечественным трехфазным электрическим двигателям.

В современных агрегатах имеется коробка подключения, в которую выводятся концы обмоток. Их количество может составлять три или шесть. В первом случае схема подключения изначально предполагается методом звезды. Во втором случае электродвигатель может включаться в трехфазную сеть обоими способами. То есть, при схеме звезда три конца, расположенные в начале обмоток соединяются в общую скрутку. Противоположные концы подключаются к фазам сети 380 В, от которой поступает питание. При варианте треугольник все концы обмоток последовательно соединяются между собой. Подключение фаз осуществляется к трем точкам, в которых концы обмоток соединяются между собой.

Использование схемы «звезда-треугольник»

Сравнительно редко используется комбинированная схема подключения, известная как «звезда-треугольник». Она позволяет производить плавный пуск при схеме звезда, а в процессе основной работы включается треугольник, обеспечивающий максимальную мощность агрегата.

Данная схема подключения довольно сложная, требующая использования сразу трех , устанавливаемых в соединения обмоток. Первый МП включается в сеть и с концами обмоток. МП-2 и МП-3 соединяются с противоположными концами обмоток. Подключение треугольником выполняется ко второму пускателю, а подключение звездой - к третьему. Категорически запрещается одновременное включение второго и третьего пускателей. Это приведет к короткому замыканию между фазами, подключенными к ним. Для предотвращения подобных ситуаций между этими пускателями устанавливается блокировка. Когда включается один МП, у другого происходит размыкание контактов.

Работа всей системы происходит по следующему принципу: одновременно с включением МП-1, включается МП-3, подключенный звездой. После плавного пуска двигателя, через определенный промежуток времени, задаваемый реле, происходит переход в обычный рабочий режим. Далее происходит отключение МП-3 и включение МП-2 по схеме треугольника.

Трехфазный двигатель с магнитным пускателем

Подключение трехфазного двигателя с помощью магнитного пускателя, осуществляется также, как и через автоматический выключатель. Просто эта схема дополняется блоком включения и выключения с соответствующими кнопками ПУСК и СТОП.

Одна нормально замкнутая фаза, подключенная к двигателю, соединяется с кнопкой ПУСК. Во время нажатия происходит смыкание контактов, после чего ток поступает к двигателю. Однако, следует учесть, что в случае отпускания кнопки ПУСК, контакты окажутся разомкнутыми и питание поступать не будет. Чтобы не допустить этого, магнитный пускатель оборудуется еще одним дополнительным контактным разъемом, так называемым контактом самоподхвата. Он выполняет функцию блокировочного элемента и препятствует разрыву цепи при выключенной кнопке ПУСК. Окончательно разъединить цепь можно только с помощью кнопки СТОП.

Таким образом, подключение трехфазного двигателя к трехфазной сети может быть выполнено различными способами. Каждый из них выбирается в соответствии с моделью агрегата и конкретными условиями эксплуатации.

Трехфазные асинхронные двигатели совершенно заслужено являются самыми массовыми в мире, благодаря тому, что они очень надежны, требуют минимального технического обслуживания, просты в изготовлении и не требуют при подключении каких-либо сложных и дорогостоящих устройств, если не требуется регулировка скорости вращения. Большинство станков в мире приводятся в действие именно трёхфазными асинхронными двигателями, они также приводят в действие насосы, электроприводы различных полезных и нужных механизмов.

Но как быть тем, кто в личном домовладении не имеет трехфазного электроснабжения, а в большинство случаев это именно так. Как быть, если хочется в домашней мастерской поставить стационарную циркулярную пилу, электрофуганок или токарный станок? Хочется порадовать читателей нашего портала, что выход из этого затруднительного положения есть, причем достаточно просто реализуемый. В этой статье мы намерены рассказать, как подключить трехфазный двигатель в сеть 220 В.

Рассмотрим кратко принцип работы асинхронного двигателя в своих «родных» трехфазных сетях 380 В. Это очень поможет впоследствии адаптировать двигатель для работы в других, «не родных» условиях – однофазных сетях 220 В.

Устройство асинхронного двигателя

Большинство производимых в мире трехфазных двигателей – это асинхронные двигатели с короткозамкнутым ротором (АДКЗ), которые не имеют никакой электрической контактной связи статора и ротора. В этом их основное преимущество, так как щетки и коллекторы, – самое слабое место любого электродвигателя, они подвержены интенсивному износу, требуют технического обслуживания и периодической замены.

Рассмотрим устройство АДКЗ. Двигатель в разрезе показан на рисунке.

В литом корпусе (7) собран весь механизм электродвигателя, включающий две главные части – неподвижный статор и подвижный ротор. В статоре имеется сердечник (3), который набран из листов специальной электротехнической стали (сплава железа и кремния), которая обладает хорошими магнитными свойствами. Сердечник набран из листов по причине того, что в условиях переменного магнитного поля в проводниках могут возникнуть вихревые токи Фуко, которые в статоре нам абсолютно не нужны. Дополнительно каждый лист сердечника еще покрыт с обеих сторон специальным лаком, чтобы вообще свести на нет протекание токов. Нам от сердечника нужны только магнитные его свойства, а не свойства проводника электрического тока.

В пазах сердечника уложена обмотка (2), выполненная из медного эмалированного провода. Если быть точным, то обмоток в трехфазном асинхронном двигателе как минимум три – по одной на каждую фазу. Причем уложены это обмотки в пазы сердечника с определенным порядком – каждая расположена так, что находится под угловым расстоянием в 120° к другой. Концы обмоток выведены в клеммную коробку (на рисунке она расположена в нижней части двигателя).

Ротор помещен внутрь сердечника статора и свободно вращается на валу (1). Зазор между статором и ротором для повышения КПД стараются сделать минимальным – от полумиллиметра до 3 мм. Сердечник ротора (5) также набран из электротехнической стали и в нем тоже имеются пазы, но они предназначены не для обмотки из провода, а для короткозамкнутых проводников, которые расположены в пространстве так, что напоминают беличье колесо (4), за что и получили свое название.

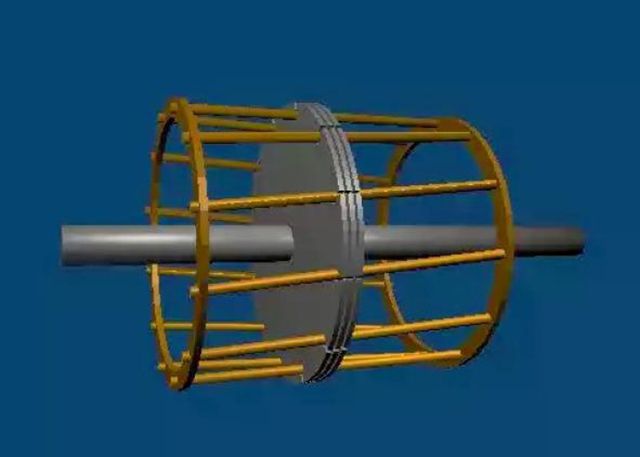

Беличье колесо состоит из продольных проводников, которые связаны и механически, и электрически с торцевыми кольцами Обычно беличье колесо изготавливают путем заливки в пазы сердечника расплавленного алюминия, а заодно еще формуют монолитом и кольца, и крыльчатки вентиляторов (6). В АДКЗ большой мощности в качестве проводников клетки применяют медные стержни, сваренные с торцевыми медными кольцами.

Что такое трехфазный ток

Для того чтобы понять какие силы заставляют вращаться ротор АДКЗ, надо рассмотреть что такое трехфазная система электроснабжения, тогда все встанет на свои места. Мы все привыкли к обычной однофазной системе, когда в розетке есть только два или три контакта, один из которых (L), второй рабочий ноль (N), а третий защитный ноль (PE). Среднеквадратичное фазное напряжение в однофазной системе (напряжение между фазой и нулем) равно 220 В. Напряжение (а при подключении нагрузки и ток) в однофазных сетях изменяются по синусоидальному закону.

Из приведенного графика амплитудно-временной характеристики видно, что амплитудное значение напряжения не 220 В, а 310 В. Чтобы у читателей не было никаких «непоняток» и сомнений, авторы считают своим долгом сообщить, что 220 В – это не амплитудное значение, а среднеквадратичное или действующее. Он равно U=U max /√2=310/1,414≈220 В. Для чего это делается? Только для удобства расчетов. За эталон принимают постоянное напряжение, по его способности произвести какую-то работу. Можно сказать, что синусоидальное напряжение с амплитудным значением в 310 В за определенный промежуток времени произведет такую же работу, которое бы сделало постоянное напряжение 220 В за тот же промежуток времени.

Надо сразу сказать, что практически вся генерируемая электрическая энергия в мире трехфазная. Просто с однофазной энергией проще управляться в быту, большинству потребителей электроэнергии достаточно и одной фазы для работы, да и однофазные проводки гораздо дешевле. Поэтому из трехфазной системы «выдергивается» один фазный и нулевой проводник и направляются к потребителям – квартирам или домам. Это хорошо видно в подъездных щитах, где видно, как с одной фазы провод идет в одну квартиру, с другой во вторую, с третьей в третью. Это так же хорошо видно на столбах, от которых линии идут к частным домовладениям.

Трехфазное напряжение, в отличие от однофазного, имеет не один фазный провод, а три: фаза A, фаза B и фаза C. Фазы еще могут обозначать L1, L2, L3. Кроме фазных проводов, естественно, присутствует еще общий для всех фаз рабочий ноль (N) и защитный ноль (PE). Рассмотрим амплитудно-временную характеристику трехфазного напряжения.

Из графиков видно, что трехфазное напряжение – это совокупность трех однофазных, с амплитудой 310 В и среднеквадратичным значением фазного (между фазой и рабочим нулем) напряжения в 220 В, причем фазы смещены относительно друг друга с угловым расстоянием 2*π/3 или 120°. Разность потенциалов между двумя фазами называют линейным напряжением и оно равно 380 В, так как векторная сумма двух напряжений будет U л =2* U ф * sin(60°)=2*220* √3/2=220* √3=220*1,73=380,6 В , где U л – линейное напряжение между двумя фазами, а U ф – фазное напряжение между фазой и нулем.

Трехфазный ток легко генерировать передавать к месту назначения и в дальнейшем преобразовывать в любой нужный вид энергии. В том числе и в механическую энергию вращения АДКЗ.

Как работает трехфазный асинхронный двигатель

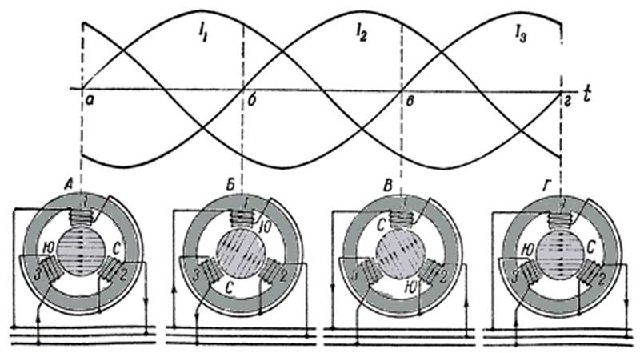

Если подать переменное трехфазное напряжение на обмотки статора, то через них начнут протекать токи. Они, в свою очередь, вызовут магнитные потоки, также изменяющиеся по синусоидальному закону и также сдвинутые по фазе на 2*π/3=120°. Учитывая, что обмотки статора расположены в пространстве на таком же угловом расстоянии – 120°, внутри сердечника статора образуется вращающееся магнитное поле.

Это постоянно изменяющееся поле пересекает «беличье колесо» ротора и вызывает в нем ЭДС (электродвижущую силу), которая также будет пропорциональна скорости изменения магнитного потока, что на математическом языке означает производную от магнитного потока по времени. Так как магнитный поток изменяется по синусоидальному закону, значит, ЭДС будет изменяться по закону косинуса, ведь (sinx )’= cosx . Из школьного курса математики известно, что косинус «опережает» синус на π/2=90°, то есть, когда косинус достигает максимума, синус его достигнет через π/2 — через четверть периода.

Под воздействием ЭДС в роторе, а, точнее, в беличьем колесе возникнут большие токи, учитывая, что проводники замкнуты накоротко и имеют низкое электрическое сопротивление. Эти токи образуют свое магнитное поле, которое распространяется по сердечнику ротора и начинает взаимодействовать с полем статора. Разноименные полюса, как известно, притягиваются, а одноименные отталкиваются друг от друга. Возникающие силы создают момент заставляющий ротор вращаться.

Магнитное поле статора вращается с определенной частотой, которая зависит от питающей сети и количества пар полюсов обмоток. Рассчитывается частота по следующей формуле:

n 1 = f 1 *60/ p, где

• f 1 – частота переменного тока.
• p – число пар полюсов обмоток статора.

С частотой переменного тока все понятно – она в наших сетях электроснабжения составляет 50 Гц. Число пар полюсов отражает, сколько пар полюсов имеется на обмотке или обмотках, принадлежащих одной фазе. Если к каждой фазе подключается одна обмотка, отстоящая на 120° от других, то число пар полюсов будет равно единице. Если одной к одной фазе подключаются две обмотки, тогда число пар полюсов будет равно двум и так далее. Соответственно и меняется угловое расстояние между обмотками. Например, при числе пар полюсов равным двум, в статоре размещается обмотка фазы A, которая занимает сектор не 120°, а 60°. Затем за ней следует обмотка фазы B, занимающая такой же сектор, а затем и фазы C. Далее чередование повторяется. При увеличении пар полюсов соответственно уменьшаются сектора обмоток. Такие меры позволяют уменьшить частоту вращения магнитного поля статора и соответственно ротора.

Приведем пример. Допустим, трехфазный двигатель имеет одну пару полюсов и подключен к трехфазной сети частотой 50 Гц. Тогда магнитное поле статора будет вращаться с частотой n 1 =50*60/1=3000 об/мин. Если увеличить количество пар полюсов – во столько же раз уменьшится частота вращения. Чтобы поднять обороты двигателя, надо увеличить частоту , питающего обмотки. Чтобы изменить направление вращения ротора, надо поменять местами две фазы на обмотках

Следует отметить, что частота вращения ротора всегда отстает от частоты вращения магнитного поля статора, поэтому двигатель и называется асинхронным. Почему это происходит? Представим, что ротор вращается с той же скоростью, что и магнитное поле статора. Тогда беличье колесо не будет «пронизывать» переменное магнитное поле, а оно будет для ротора постоянным. Соответственно не будет наводиться ЭДС и перестанут протекать токи, не будет взаимодействия магнитных потоков и исчезнет момент, приводящий ротор в движение. Именно поэтому ротор находится «в постоянном стремлении» догнать статор, но никогда не догонит, так как исчезнет энергия, заставляющая вращаться вал двигателя.

Разницу частот вращения магнитного поля статора и вала ротора называют частотой скольжения, и она рассчитывается по формуле:

∆ n= n 1 -n 2 , где

• n1 – частота вращения магнитного поля статора.
• n2 – частота вращения ротора.

Скольжением называется отношение частоты скольжения к частоте вращения магнитного поля статора, оно рассчитывается по формуле: S=∆ n/ n 1 =(n 1 — n 2)/ n 1 .

Способы подключения обмоток асинхронных двигателей

Большинство АДКЗ имеет три обмотки, каждая из которых соответствует своей фазе и имеет начало и конец. Системы обозначения обмоток могут быть разными. В современных электродвигателях принята система обозначения обмоток U, V и W, а их выводы обозначают цифрой 1 начало обмотки и цифрой 2 – ее конец, то есть обмотка U имеет два вывода U1 и U2, обмотка V–V1 и V2, а обмотка W – W1 и W2.

Однако еще до сих пор в эксплуатации находятся асинхронные двигатели, сделанные во времена СССР и имеющие старую систему маркировки. В них начала обмоток обозначаются C1, C2, C3, о концы C4, C5, C6. Значит, первая обмотка имеет выводы C1 и C4, вторая C2 и C5, а третья C3 и C6. Соответствие старых и новых систем обозначений представлено на рисунке.

Рассмотрим, как могут соединяться обмотки в АДКЗ.

Соединение звездой

При таком соединении все концы обмоток объединяют в одной точке, а к их началам подключают фазы. На принципиальной схеме такой способ подключения действительно напоминает звезду, за что и получил название.

При соединении звездой к каждой обмотке в отдельности приложено фазной напряжение в 220 В, а к двум обмоткам, соединенных последовательно линейное напряжение 380 В. Главное преимущество такого способа подключения – это небольшие токи запуска, так как линейное напряжение приложено к двум обмоткам, а не к одной. Это позволяет двигателю «мягко» стартовать, но мощность его будет ограничена, так как протекающие токи в обмотках будут меньше, чем при другом способе подключения.

Соединение треугольником

При таком соединении обмотки объединяют в треугольник, когда начало одной обмотки соединяется с концом следующей – и так по кругу. Если линейное напряжение в трехфазной сети 380 В, то через обмотки будут протекать токи гораздо больших величин, чем при соединении звездой. Поэтому мощность электродвигателя будет выше.

При соединении треугольником в момент запуска АДКЗ потребляет большие пусковые токи, которые могут в 7-8 раз превышать номинальные и способны вызвать перегрузку сети, поэтому на практике инженеры нашли компромисс – запуск двигателя и его раскручивание до номинальных оборотов производится по схеме звезда, а затем происходит автоматическое переключение на треугольник.

Как определить, по какой схеме подключены обмотки двигателя?

Прежде чем подключать трехфазный двигатель к однофазной сети 220 В, необходимо выяснить по какой схеме подключены обмотки и при каком рабочем напряжении может работать АДКЗ. Для этого необходимо изучить табличку с техническими характеристиками – «шильдик», который должен быть на каждом двигателе.

На такой табличке — «шильдике», можно узнать много полезной информации

На табличке имеется вся необходимая информация, которая поможет подключить двигатель к однофазной сети. На представленном шильдике видно, что двигатель имеет мощность 0,25 кВт и количество оборотов 1370 об/мин, что говорит о наличии двух пар полюсов обмоток. Значок ∆/Y означает, что обмотки можно соединить как треугольником, так и звездой, причем следующий показатель 220/380 В свидетельствует о том, что при соединении треугольником напряжение питающей сети должно быть 220 В, а при соединении звездой – 380 В. Если такой двигатель подключить в сеть 380 В треугольником, то обмотки его сгорят.

На следующем шильдике можно увидеть, что такой двигатель можно подключить только звездой и только в сеть 380 В. Скорее всего в клеммной коробке у такого АДКЗ будет только три вывода. Опытные электрики смогут подключить и такой двигатель к сети 220 В, но для этого надо будет вскрывать заднюю крышку, чтобы добраться до выводов обмоток, затем найти начало и конец каждой обмотки и произвести необходимую коммутацию. Задача сильно усложняется, поэтому авторы не рекомендуют подключать такие двигатели к сети 220 В, тем более что большинство современных АДКЗ могут подключаться по-разному.

На каждом двигателе есть клеммная коробка, расположенная чаще всего сверху. В этой коробке есть входы для питающих кабелей, а сверху она закрыта крышкой, которую необходимо снять при помощи отвертки.

Как говорят электрики и паталогоанатомы: «Вскрытие покажет»

Под крышкой можно увидеть шесть клемм, каждая из которых соответствует или началу, или концу обмотки. Помимо этого клеммы соединяются перемычками, и по их расположению можно определить, по какой схеме подключены обмотки.

Вскрытие клеммной коробки показало, что у «пациента» очевидная «звездная болезнь»

На фото «вскрытой» коробки видно, что провода, ведущие к обмоткам подписаны и перемычками соединены в одну точку концы всех обмоток – V2, U2, W2. Это свидетельствует о том, что имеет место соединение звездой. С первого взгляда может показаться, что концы обмоток расположены в логичном порядке V2, U2, W2, а начала «перепутаны» - W1, V1, U1. Однако, это сделано с определенной целью. Для этого рассмотрим клеммную коробку АДКЗ с подключенными обмотками по схеме треугольник.

На рисунке видно, что положение перемычек меняется – соединяются начала и концы обмоток, причем клеммы расположены так, что те же перемычки используются для перекоммутации. Тогда становится понятно почему «перепутаны» клеммы – так легче перебрасывать перемычки. На фотографии видно, что клеммы W2 и U1 соединены отрезком провода, но в базовой комплектации новых двигателей всегда присутствуют именно три перемычки.

Если после «вскрытия» клеммной коробки обнаруживается такая картина, как на фотографии, то это означает, что двигатель предназначен для звезды и трехфазной сети 380 В.

Такому двигателю лучше возвращаться в свою «родную стихию» — в цепи трехфазного переменного тока

Видео: Отличный фильм про трехфазные синхронные двигатели, который еще не успели раскрасить

Подключить трехфазный двигатель в однофазную сеть 220 В можно, но при этом надо быть готовым пожертвовать значительным снижением его мощности – в лучшем случае она составит 70% от паспортной, но для большинства целей это вполне приемлемо.

Основной проблемой подключения является создание вращающегося магнитного поля, которое наводит ЭДС в короткозамкнутом роторе. В трехфазных сетях реализовать это просто. При генерации трехфазной электроэнергии в обмотках статора наводится ЭДС из-за того, что внутри сердечника вращается намагниченный ротор, который приводится в движение энергией падающей воды на ГЭС или паровой турбиной на ГЭС и АЭС. Он создает вращающееся магнитное поле. В двигателях происходит обратное преобразование – изменяющееся магнитное поле приводит во вращение ротор.

В однофазных сетях получить вращающееся магнитное поле сложнее - надо прибегнуть к некоторым «хитростям». Для этого надо сдвинуть фазы в обмотках по отношению друг к другу. В идеальном случае нужно сделать так, что фазы будут сдвинуты по отношению друг к другу на 120°, но на практике это трудно реализовать, так как такие устройства имеют сложные схемы, стоят достаточно дорого и их изготовление и настройка требуют определенной квалификации. Поэтому в большинстве случаев применяют простые схемы, при этом несколько жертвуя мощностью.

Сдвиг фаз при помощи конденсаторов

Электрический конденсатор известен своим уникальным свойством не пропускать постоянный ток, но пропускать переменный. Зависимость токов, протекающих через конденсатор, от приложенного напряжения показана на графике.

Ток в конденсаторе всегда будет «лидировать» на четверть периода

Как только к конденсатору прикладывают возрастающее по синусоиде напряжение, он сразу «накидывается» на него и начинает заряжаться, так как изначально был разряжен. Ток в этот момент будет максимальным, но по мере заряда он будет уменьшаться и достигнет минимума в тот момент, когда напряжение достигнет своего пика.

Как только напряжение будет уменьшаться, конденсатор среагирует на это и будет начинать разряжаться, но ток при этом будет идти в обратном направлении, по мере разряда он будет увеличиваться (со знаком минус) до тех пор, пока уменьшается напряжение. К моменту, когда напряжение равно нулю ток достигает своего максимума.

Когда напряжение начинает расти со знаком минус, то идет перезаряд конденсатора и ток постепенно приближается от своего отрицательного максимума к нулю. По мере уменьшения отрицательного напряжения и стремлении его к нулю идет разряд конденсатора с увеличением тока через него. Далее, цикл повторяется заново.

Из графика видно, что за один период переменного синусоидального напряжения, конденсатор два раза заряжается и два раза разряжается. Ток, протекающий через конденсатор, опережает напряжение на четверть периода, то есть — 2* π/4= π/2=90° . Вот таким простым путем можно получить фазовый сдвиг в обмотках асинхронного двигателя. Сдвиг фаз в 90° не является идеальным в 120°, но вполне достаточен для того, чтобы на роторе появился необходимый вращательный момент.

Сдвиг фаз также можно получить, применив катушку индуктивности. В этом случае все произойдет наоборот – напряжение будет опережать ток на 90°. Но на практике применяют больше емкостной сдвиг фаз из-за более простой реализации и меньших потерь.

Схемы подключения трехфазных двигателей в однофазную сеть

Существует очень много вариантов подключения АДКЗ, но мы рассмотрим только наиболее часто используемые и наиболее просто реализуемые. Как было рассмотрено ранее, для сдвига фазы достаточно подключить параллельно какой-либо из обмоток конденсатор. Обозначение C р говорит о том, что это рабочий конденсатор.

Следует отметить, что соединение обмоток в треугольник предпочтительней, так как с такого АДКЗ можно «снять» полезной мощности больше, чем со звезды. Но существуют двигатели, предназначенные для работы в сетях с напряжением 127/220 В. О чем обязательно должна быть информация на шильдике.

Если читателям встретится такой двигатель, то - это можно считать удачей, так как его можно включать в сеть 220 В по схеме звезда, а это обеспечит и плавный пуск, и до 90% от паспортной номинальной мощности. Промышленностью выпускаются АДКЗ специально предназначенные для работы в сетях 220 В, которые могут называть конденсаторными двигателями.

Как двигатель не называй — он все равно асинхронный с короткозамкнутым ротором

Следует обратить внимание, что на шильдике указано рабочее напряжение 220 В и параметры рабочего конденсатора 90 мкФ (микрофарад, 1 мкФ=10 -6 Ф) и напряжение 250 В. Можно с уверенностью сказать, что этот двигатель фактически является трехфазным, но адаптированный для однофазного напряжения.

Для облегчения пуска мощных АДКЗ в сетях 220 В кроме рабочего применяют еще и пусковой конденсатор, который включается на непродолжительное время. После старта и набора номинальных оборотов пусковой конденсатор отключают, и вращение ротора поддерживает только рабочий конденсатор.

Пусковой конденсатор «дает пинка» при старте двигателя

Пусковой конденсатор – C п, подключают параллельно рабочему C р. Из электротехники известно, что при параллельном соединении емкости конденсаторов складываются. Для его «активации» применяют кнопочный выключатель SB, удерживаемый несколько секунд. Емкость пускового конденсатора обычно минимум в два с половиной раза выше, чем рабочего, причем сохранять заряд он может достаточно долго. При случайном прикосновении к его выводам можно получить довольно сильно ощутимый разряд через тело. Для того чтобы разрядить C п применяют резистор, подключенный параллельно. Тогда после отключения пускового конденсатора от сети, будет происходить его разряд через резистор. Его выбирают с достаточно большим сопротивлением 300 кОм-1 мОм и рассеиваемой мощностью не менее 2 Вт.

Расчет емкости рабочего и пускового конденсатора

Для уверенного запуска и устойчивой работы АДКЗ в сетях 220 В следует наиболее точно подобрать емкости рабочего и пускового конденсаторов. При недостаточной емкости C р на роторе будет создаваться недостаточный момент для подключения какой-либо механической нагрузки, а избыточная емкость может привести к протеканию слишком высоких токов, что в результате может привести к межвитковому замыканию обмоток, которое «лечится» только очень дорогостоящей перемоткой.

Схема	Что рассчитывается	Формула	Что необходимо для расчетов
	Емкость рабочего конденсатора для подключения обмоток звездой – Cр, мкФ	Cр=2800*I/U; I=P/(√3*U*η*cosϕ); Cр=(2800/√3)*P/(U^2*n* cosϕ)=1616,6*P/(U^2*n* cosϕ)	Для всех: I – ток в амперах, A; U – напряжение в сети, В; P – мощность электродвигателя; η – КПД двигателя выраженное в величинах от 0 до 1 (если на шильдике двигателя оно указано в процентах, то этот показатель надо разделить на 100); cosϕ – коэффициент мощности (косинус угла между вектором напряжения и тока), он всегда указывается в паспорте и на шильдике.
	Емкость пускового конденсатора для подключения обмоток звездой – Cп, мкФ	Cп=(2-3)*Cр≈2,5*Cр
	Емкость рабочего конденсатора для подключения обмоток треугольником – Cр, мкФ	Cр=4800*I/U; I=P/(√3*U*η*cosϕ); Cр=(4800/√3)*P/(U^2*n* cosϕ)=2771,3*P/(U^2*n* cosϕ)
	Емкость пускового конденсатора для подключения обмоток треугольником – Cп, мкФ	Cп=(2-3)*Cр≈2,5*Cр

Приведенных формул в таблице вполне достаточно для того, чтобы рассчитать необходимую емкость конденсаторов. В паспортах и на шильдиках может указываться КПД или рабочий ток. В зависимости от этого можно вычислить необходимые параметры. В любом случае тех данных будет достаточно. Для удобства наших читателей, можно воспользоваться калькулятором, который быстро рассчитает необходимую рабочую и пусковую емкость.

Среди разных методов пуска трехфазных электродвигателей в однофазную сеть, более обычный базируется на подключении третьей обмотки через фазосдвигающий конденсатор. Нужная мощность развиваемая движком в данном случае составляет 50…60% от его мощности в трехфазном включении. Не все трехфазные электродвигатели, однако, хорошо работают при подключении к однофазной сети. Среди таких электродвигателей можно выделить, к примеру, с двойной секцией короткозамкнутого ротора серии МА. В связи с этим при выборе трехфазных электродвигателей для работы в однофазной сети следует дать предпочтение движкам серий А, АО, АО2, АПН, УАД и др.

Для обычной работы электродвигателя с конденсаторным запуском нужно, чтоб емкость применяемого конденсатора изменялась зависимо от числа оборотов. На практике это условие выполнить достаточно трудно, потому употребляют двухступенчатое управление движком. При пуске мотора подключают два конденсатора, а после разгона один конденсатор отключают и оставляют только рабочий конденсатор.

1.2. Расчет характеристик и частей электродвигателя.

Если, к примеру, в паспорте электродвигателя обозначено напряжение его питания 220/380, то движок включают в однофазную сеть по схеме, представленной на рис. 1

Схема включения трехфазного электродвигателя в сеть 220 В

С р – рабочий конденсатор;
С п – пусковой конденсатор;
П1 – пакетный выключатель

После включения пакетного выключателя П1 замыкаются контакты П1.1 и П1.2, после чего нужно сразу надавить кнопку “Разгон”. После набора оборотов кнопка отпускается. Реверсирование электродвигателя осуществляется методом переключения фазы на его обмотке переключателем SA1.

Емкость рабочего конденсатора Ср в случае соединения обмоток мотора в “ треугольник” определяется по формуле:

, где


U -напряжение в сети, В

А в случае соединения обмоток мотора в “звезду” определяется по формуле:

, где
Ср – емкость рабочего конденсатора в мкФ;
I – потребляемый электродвигателем ток в А;
U -напряжение в сети, В

Потребляемый электродвигателем ток в выше приведенных формулах, при известной мощности электродвигателя, можно вычислить из последующего выражения:

, где
Р – мощность мотора в Вт, обозначенная в его паспорте;
h – КПД;
cos j – коэффициент мощности;
U -напряжение в сети, В

Емкость пускового конденсатора Сп выбирают в 2..2,5 раза больше емкости рабочего конденсатора. Эти конденсаторы должны быть рассчитаны на напряжение в 1,5 раза больше напряжения сети. Для сети 220 В лучше использовать конденсаторы типа МБГО, МБПГ, МБГЧ с рабочим напряжением 500 В и выше. При условии краткосрочного включения в качестве пусковых конденсаторов можно использовать и электролитические конденсаторы типа К50-3, ЭГЦ-М, КЭ-2 с рабочим напряжением более 450 В. Для большей надежности электролитические конденсаторы соединяют поочередно, соединяя меж собой их минусовые выводы, и шунтируют диодами (рис. 2)

Схема соединения электролитических конденсаторов для использования их в качестве пусковых конденсаторов.

Общая емкость соединенных конденсаторов составит (С1+С2)/2.

На практике величину емкостей рабочих и пусковых конденсаторов выбирают зависимо от мощности мотора по табл. 1

Таблица 1. Значение емкостей рабочих и пусковых конденсаторов трехфазного электродвигателя зависимо от его мощности при включении в сеть 220 В.

Необходимо подчеркнуть, что у электродвигателя с конденсаторным запуском в режиме холостого хода по обмотке, питаемой через конденсатор, протекает ток на 20…30 % превосходящий номинальный. В связи с этим, если движок нередко используется в недогруженном режиме либо вхолостую, то в данном случае емкость конденсатора Ср следует уменьшить. Может случиться, что во время перегрузки электродвигатель тормознул, тогда для его пуска опять подключают пусковой конденсатор, сняв нагрузку полностью либо снизив ее до минимума.

Емкость пускового конденсатора Сп можно уменьшить при пуске электродвигателей на холостом ходу либо с маленькой нагрузкой. Для включения, к примеру, электродвигателя АО2 мощностью 2,2 кВт на 1420 об/мин можно использовать рабочий конденсатор емкостью 230 мкФ, а пусковой – 150 мкФ. В данном случае электродвигатель уверенно запускается при маленький нагрузке на валу.

1.3. Переносной универсальный блок для запуска трехфазных электродвигателей мощностью около 0,5 кВт от сети 220 В .

Для пуска электродвигателей разных серий, мощностью около 0,5 кВт, от однофазной сети без реверсирования, можно собрать переносной универсальный пусковой блок (рис. 3)

Схема переносного универсального блока для запуска трехфазных электродвигателей мощностью около 0,5 кВт от сети 220 В без реверса.

При нажатии на кнопку SB1 срабатывает магнитный пускатель КМ1 (переключатель SA1 замкнут) и собственной контактной системой КМ 1.1, КМ 1.2 подключает электродвигатель М1 к сети 220 В. Сразу с этим 3-я контактная группа КМ 1.3 замыкает кнопку SB1. После полного разгона мотора переключателем SA1 отключают пусковой конденсатор С1. Остановка мотора осуществляется нажатием на кнопку SB2.

1.3.1. Детали.

В устройстве используется электродвигатель А471А4 (АО2-21-4) мощностью 0,55 кВт на 1420 об/мин и магнитный пускатель типа ПМЛ, рассчитанный на переменный ток напряжением 220 В. Кнопки SB1 и SB2 – спаренные типа ПКЕ612. В качестве тумблера SA1 используется переключатель Т2-1. В устройстве постоянный резистор R1 – проволочный, типа ПЭ-20, а резистор R2 типа МЛТ-2. Конденсаторы С1 и С2 типа МБГЧ на напряжение 400 В. Конденсатор С2 составлен из параллельно соединенных конденсаторов по 20 мкФ 400 В. Лампа HL1 типа КМ-24 и 100 мА.

Пусковое устройство смонтировано в железном корпусе размером 170х140х50 мм (рис. 4)

1 – корпус
2 – ручка для переноски
3 – сигнальная лампа
4 – переключатель отключения пускового конденсатора
5 – кнопки “Запуск” и “Стоп”
6 – доработанная электровилка
7 – панель с гнездами разъема

На верхней панели корпуса размещены кнопки “Запуск” и “Стоп” – сигнальная лампа и переключатель для отключения пускового конденсатора. На фронтальной панели корпуса устройства находится разъем для подключения электродвигателя.

Для отключения пускового конденсатора можно использовать дополнительное реле К1, тогда надобность в тумблере SA1 отпадает, а конденсатор будет отключаться автоматом (рис.5)

Схема пускового устройства с автоматическим отключением пускового конденсатора.

При нажатии на кнопку SB1 срабатывает реле К1 и контактной парой К1.1 включает магнитный пускатель КМ1, а К1.2 – пусковой конденсатор Сп. Магнитный пускатель КМ1 само блокируется при помощи собственной контактной пары КМ 1.1, а контакты КМ 1.2 и КМ 1.3 подсоединяют электродвигатель к сети. Кнопку “Запуск” держат нажатой до полного разгона мотора, а после отпускают. Реле К1 обесточивается и отключает пусковой конденсатор, который разряжается через резистор R2. В это время магнитный пускатель КМ 1 остается включенным и обеспечивает питание электродвигателя в рабочем режиме. Для остановки электродвигателя следует нажать кнопку “Стоп”. В улучшенном пусковом устройстве по схеме рис.5, можно использовать реле типа МКУ-48 либо ему схожее.

2. Внедрение электролитических конденсаторов в схемах пуска электродвигателей.

При включении трехфазных асинхронных электродвигателей в однофазную сеть, обычно используют простые бумажные конденсаторы. Но практика показала, что вместо массивных бумажных конденсаторов можно использовать оксидные (электролитические) конденсаторы, которые имеют наименьшие габариты и более доступны в плане покупки. Схема эквивалентной замены обычного бумажного конденсатора дана на рис. 6

Схема задмены бумажного конденсатора (а) электролитическим (б, в).

Положительная полуволна переменного тока проходит через цепочку VD1, С2, а отрицательная VD2, С2. Исходя из этого можно использовать оксидные конденсаторы с допустимым напряжением вдвое наименьшим, чем для обычных конденсаторов той же емкости. К примеру, если в схеме для однофазной сети напряжением 220 В употребляется бумажный конденсатор на напряжение 400 В, то при его подмене, по вышеприведенной схеме, можно использовать электролитический конденсатор на напряжение 200 В. В приведенной схеме емкости обоих конденсаторов схожи и выбираются аналогично методике выбора бумажных конденсаторов для пускового устройства.

2.1. Включение трехфазного мотора в однофазовую сеть с внедрением электролитических конденсаторов.

Схема включения трехфазного мотора в однофазную сеть с внедрением электролитических конденсаторов приведена на рис.7.

Схема включения трехфазного мотора в однофазовую сеть с помощью электролитических конденсаторов.

В приведенной схеме, SA1 – тумблер направления вращения мотора, SB1 – кнопка разгона мотора, электролитические конденсаторы С1 и С3 используются для запуска мотора, С2 и С4 – во время работы.

Подбор электролитических конденсаторов в схеме рис. 7 лучше создавать при помощи токоизмерительных клещей. Определяют токи в точках А, В, С и достигает равенства токов в этих точках методом ступенчатого подбора емкостей конденсаторов. Замеры проводят при нагруженном движке в том режиме, в каком подразумевается его эксплуатация. Диоды VD1 и VD2 для сети 220 В выбираются с оборотным очень допустимым напряжением более 300 В. Наибольший прямой ток диода находится в зависимости от мощности мотора. Для электродвигателей мощностью до 1 кВт подходят диоды Д245, Д245А, Д246, Д246А, Д247 с прямым током 10 А. При большей мощности мотора от 1 кВт до 2 кВт необходимо взять большие диоды с подходящим прямым током, либо поставить несколько меньших диодов параллельно, установив их на радиаторы.

Следует обратить ВНИМАНИЕ на то, что при перегрузке диода может произойти его пробой и через электролитический конденсатор потечет переменный ток, что может привести к его нагреву и взрыву.

3. Включение мощных трехфазных движков в однофазную сеть.

Конденсаторная схема включения трехфазных движков в однофазовую сеть позволяет получить от мотора менее 60% от номинальной мощности, в то время как предел мощности электрифицированного устройства ограничивается 1,2 кВт. Этого очевидно недостаточно для работы электрорубанка либо электрической пилы, которые обязаны иметь мощность 1,5…2 кВт. Неувязка в этом случае может быть решена внедрением электродвигателя большей мощности, к примеру, с мощностью 3…4 кВт. Такового типа движки рассчитаны на напряжение 380 В, их обмотки соединены «звездой» и в клеммной коробке содержится всего 3 вывода. Включение такового мотора в сеть 220 В приводит к понижению номинальной мощности мотора в 3 раза и на 40 % при работе в однофазовой сети. Такое понижение мощности делает движок неприменимым для работы, но может быть применено для раскрутки ротора вхолостую либо с малой нагрузкой. Практика указывает, что большая часть электродвигателей уверенно разгоняется до номинальных оборотов, и в данном случае пусковые токи не превосходят 20 А.

3.1. Доработка трехфазного мотора.

Более просто можно выполнить перевод мощного трехфазного мотора в рабочий режим, если переработать его на однофазовый режим работы, получая при всем этом 50 % номинальной мощности. Переключение мотора в однофазный режим требует его доработки. Вскрывают клеммную коробку и определяют, с какой стороны крышки корпуса мотора подходят выводы обмоток. Отворачивают болты крепления крышки и вынимают ее из корпуса мотора. Находят место соединения 3-х обмоток в общую точку и подпаивают к общей точке дополнительный проводник с сечением, подходящим сечению провода обмотки. Скрутку с подпаянным проводником изолируют изолентой либо поливинилхлоридной трубкой, а дополнительный вывод протягивают в клеммную коробку. После чего крышку корпуса устанавливают на место.

Схема коммутации электродвигателя в данном случае будет иметь вид, показанный на рис. 8.

Схема коммутации обмоток трехфазного электродвигателя для включения в однофазовую сеть.

Во время разгона мотора используется соединение обмоток «звездой» с подключением фазосдвигающего конденсатора Сп. В рабочем режиме в сеть остается включенной только одна обмотка, и вращение ротора поддерживается пульсирующим магнитным полем. После переключения обмоток конденсатор Сп разряжается через резистор Rр. Работа представленной схемы была опробована с движком типа АИР-100S2Y3 (4 кВт, 2800 об/мин), установленном на самодельном деревообрабатывающем станке и показала свою эффективность.

3.1.1. Детали.

В схеме коммутации обмоток электродвигателя, в качестве коммутационного устройства SA1 следует использовать пакетный тумблер на рабочий ток более 16 А, к примеру, тумблер типа ПП2-25/Н3 (двухполюсный с нейтралью, на ток 25 А). Тумблер SA2 может быть любого типа, но на ток более 16 А. Если реверс мотора не требуется, то этот тумблер SA2 можно исключить из схемы.

Недостатком предложенной схемы включения мощного трехфазного электродвигателя в однофазную сеть можно считать чувствительность мотора к перегрузкам. Если нагрузка на валу достигнет половины мощности мотора, то может произойти понижение скорости вращения вала прямо до полной его остановки. В данном случае снимается нагрузка с вала мотора. Тумблер переводится поначалу в положение «Разгон», а позже в положение «Работа» и продолжают последующую работу.

При этом нет необходимости добавлять в схему подключения какие-то пусковые устройства, потому что магнитное поле будет образовываться в обмотках статора сразу же после пуска двигателя. Давайте рассмотрим один вопрос, который сегодня встречается часто на форумах электриков. Вопрос звучит так: как правильно провести подключение трехфазного электродвигателя к трехфазной сети?

Схемы подключения

Начнем с того, что рассмотрим конструкцию трехфазного электродвигателя. Нас здесь будут интересовать три обмотки, которые и создают магнитное поле, вращающее ротор мотора. То есть, именно так и происходит преобразование электрической энергии в механическую.

Существует две схемы подключения:

• Звезда.
• Треугольник.

Сразу же оговоримся, что подключение звездой делает пуск агрегата более плавным. Но при этом мощность электродвигателя будет ниже номинальной практически на 30%. В этом плане подключение треугольником выигрывает. Мощность подключенный таким образом мотор не теряет.

Но тут есть один нюанс, который касается токовой нагрузке. Эта величина резко возрастает при пуске, что негативно влияет на обмотку. Высокая сила тока в медном проводе повышает тепловую энергию, которая влияет на изоляцию провода. Это может привести к пробивке изоляции и выходу из строя самого электродвигателя.

Хотелось бы обратить ваше внимание на тот факт, что большое количество европейского оборудования, завезенного на просторы России, укомплектовано европейскими электрическими двигателями, которые работают под напряжением 400/690 вольт. Кстати, снизу фото шильдика такого мотора.

Так вот эти трехфазные электродвигатели надо подключать к отечественной сети 380В только по схеме треугольник. Если подключить европейский мотор звездой, то под нагрузкой он сразу же сгорит.

Отечественные же трехфазные электродвигатели к трехфазной сети подключаются по схеме звезда. Иногда подключение производят треугольником, это делается для того, чтобы выжать из мотора максимальную мощность, необходимую для некоторых видов технологического оборудования.

Производители сегодня предлагают трехфазные электродвигатели, в коробке подключения которых сделаны выводы концов обмоток в количестве трех или шести штук. Если концов три, то это значит, что на заводе внутри мотора уже сделана схема подключения звезда.

Если концов шесть, то трехфазный двигатель можно подключать к трехфазной сети и звездой, и треугольником. При использовании схемы звезда необходимо три конца начала обмоток соединить в одной скрутке. Три остальных (противоположных) подключить к фазам питающей трехфазной сети 380 вольт.

При использовании схемы треугольник нужно все концы соединить между собой по порядку, то есть последовательно. Фазы подключаются к трем точкам соединения концов обмоток между собой. Внизу фото, где показаны два вида подключения трехфазного двигателя.

Такая схема подключения к трехфазной сети используется достаточно редко. Но она существует, поэтому есть смысл сказать о ней несколько слов. Для чего она используется? Весь смысл такого соединения основан на позиции, что при пуске электродвигателя используется схема звезда, то есть плавный пуск, а для основной работы используется треугольник, то есть выжимается максимум мощности агрегата.

Правда, такая схема достаточно сложная. При этом обязательно устанавливаются в соединение обмоток три магнитных пускателя. Первый соединяется с питающей сетью с одной стороны, а с другой стороны к нему подсоединяются концы обмоток. Ко второму и третьему подключаются противоположные концы обмоток. Ко второму пускателю производится подсоединение треугольником, к третьему звездой.

Внимание! Одновременно включать второй и третий пускатели нельзя. Произойдет короткое замыкание между подключенными к ним фазами, что приведет к сбрасыванию автомата. Поэтому между ними устанавливается блокировка. По сути, все будет происходить так – при включении одного, размыкаются контакты у другого.

Принцип работы таков: при включении первого пускателя временное реле включает и пускатель номер три, то есть, подключенного по схеме звезда. Происходит плавный пуск электродвигателя. Реле времени задет определенный промежуток, в течение которого мотор перейдет в обычный режим работы. После чего пускатель номер три отключается, а включается второй элемент, переводя на схему треугольник.

Подключение электрического двигателя через магнитный пускатель

В принципе, схема подключения 3 фазного двигателя через магнитный пускатель практически точно такая же, как и через автомат. Просто в нее добавляется блок включения и выключения с кнопками «Пуск» и «Стоп».

Одна из фаз подключения к электродвигателю проходит через кнопку «Пуск» (она нормально замкнутая). То есть, при ее нажатии смыкаются контакты, и ток начинает поступать на электродвигатель. Но тут есть один момент. Если отпустить Пуск, то контакты разомкнуться, и ток поступать не будет по назначению.

Поэтому в магнитном пускателе есть еще один дополнительный контактный разъем, который называется контактом самоподхвата. По сути, это блокировочный элемент. Он необходим для того чтобы при отжатой кнопке «Пуск» цепь подачи электроэнергии на электродвигатель не прерывалась. То есть, разъединить ее можно было бы только кнопкой «Стоп».

Что можно дополнить к теме, как подключить трехфазный двигатель к трехфазной сети через пускатель? Обратите внимание вот на какой момент. Иногда после долгой эксплуатации схемы подключения трехфазного электродвигателя кнопка «пуск» перестает работать. Основная причина – подгорели контакты кнопки, ведь при пуске двигателя появляется пусковая нагрузка с большой силой тока. Решить эту проблему можно очень просто – почистить контакты.

Правильно выбранный счетчик — главный помощник в экономии. Чтобы сделать правильный выбор при покупке, первым делом предстоит определиться — однофазный или трехфазный. Но чем они отличаются, как происходит установка и в чем плюсы и минусы каждого из них?

Одним словом — однофазные подходят для сети с напряжением 220В, а трехфазные — при напряжении 380В. Первые из них — однофазные — хорошо знакомы каждому, так как устанавливаются в квартирах, административных зданиях и частных гаражах. А вот трехфазные, которые раньше в большинстве случаев эксплуатируются на предприятиях, все чаще и чаще находят применение в частных или загородных домах. Причиной этому стало увеличение количества бытовых электроприборов, требующих более мощного питания.

Выход нашелся в электрификации домов трехфазными кабельными вводами, а для измерения поступившей энергии выпустили множество моделей трехфазных счетчиков, оснащенных полезными функциями. Разберемся со всем по порядку.

Осуществляют учет электроэнергии в двухпроводных сетях переменного тока с напряжением 220В. А трехфазные — в сетях переменного трехфазного тока (3-х и 4-проводных) номинальной частотой 50 гц.

Однофазное питание чаще всего используют для электрификации частного сектора, спальных районов городов, офисных и административных помещений, в которых потребляемая мощность составляет около 10 кВт. Соответственно, в этом случае и учет электричества осуществляется с помощью однофазных счетчиков, большим преимуществом которых является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний).

Но современные реалии таковы, что за последние пару десятилетий существенно возросло количество электроприборов и их мощность. По этой причине не только предприятия, но и жилые помещения — особенно в частном секторе — подключают к трехфазному питанию. Но позволяет ли это потреблять больше мощности на самом деле? Согласно техусловиям на подключение, получается, что питание от трехфазной и однофазной сети практически равны — 15 кВт и 10-15кВт соответственно.

Главное же преимущество заключается в возможности напрямую подключать трехфазные электроприборы, такие как обогреватели, электрокотлы, асинхронные двигатели, мощные электроплиты. Точнее — преимущества сразу два. Первое — при трехфазном электропитании данные приборы работают с более высокими качественными параметрами, а второе — не возникает «перекоса фаз» при одновременном использовании нескольких мощных электроприемников, поскольку всегда есть возможность подключить электроприборы к фазе, свободной от просадки через «перекос».

Увеличение потребности в трехфазном питании обусловило учащение случаев установки трехфазных счетчиков. По сравнению с однофазными, они обладают высшей точностью показаний, но также имеют большие габариты и сложнее устроены, требуют трехфазного ввода.

Наличие или отсутствие нулевого провода определяет, какой счетчик потребуется установить: трехпроводной при отсутствии «ноля», а при его наличии — четырехпроводной. Для этого есть соответствующие специальные обозначения в его маркировке — 3 или 4. Также выделяют счетчики прямого и трансформаторного включения (при токах, имеющих 100А и более на фазу).

Чтобы получить более четкое представление о преимуществах однофазного и трехфазного счетчиков друг перед другом, следует провести сравнение их плюсов и минусов.

Начнем с того, в чем проигрывает трехфазный однофазному:

• множество хлопот в связи с обязательным получением разрешения на установление счетчика и вероятность получения отказа
• Габариты. Если до этого использовалось однофазное питание с одноименным счетчиком, следует позаботиться о месте для установления вводного щита, как и самого трехфазного счетчика.

Преимущества трёхфазного исполнения

Посмотреть видео о преимуществах трёхфазной сети:

Перечислим преимущества такого вида счётчиков:

• Позволяет сэкономить. Многие трехфазные счетчики снабжены тарифами, такими, как дневной и ночной, например. Это дает возможность с 11 вечера до 7 утра израсходовать на до 50% меньше энергии, чем при аналогичной нагрузке, но в дневное время.
• Возможность выбора модели, соответствующей конкретным пожеланиям к классу точности. Зависимо от того, покупаемая модель предназначена для эксплуатации в жилом помещении или на предприятии, имеются наименования с погрешностью от 0,2 до 2,5%;
• Журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр;

Различают всего три вида трехфазных счетчиков

1. Счетчики прямого включения , которые, подобно однофазным, подключаются непосредственно к сети 220 или 380 В. Они имеют пропускную мощность до 60 кВт, уровень максимального тока не более 100А а также предусматривают подключение проводов небольшого сечения около 15 мм2 (до 25 мм2)
2. требуют подключения посредством трансформаторов, следовательно, подходит для сетей большей мощности. Перед тем, как производить оплату потребленной энергии, необходимо просто умножить разницу показаний счетчика (настоящих с предыдущими) на коэффициент трансформации.
3. Счетчики косвенного включения. Их подключение происходит исключительно через трансформаторы напряжения и тока. Обычно устанавливаются на больших предприятиях, так как рассчитаны на учет энергии по высоковольтным присоединениям.

Когда речь заходит об установке любого из таких счетчиков, может возникнуть рад трудностей, связанных с их . Ведь если для однофазных счетчиков существует универсальная схема, то для трехфазных насчитывается сразу несколько схем подключения для каждого из видов. Сейчас разберемся с этим наглядно.

Устройства прямого, или непосредственного включения

Схема подключения этого счетчика во многом (особенно по простоте выполнения) схожа со схемой установки однофазного счетчика. Она указана в техническом паспорте, а также на обратной стороне крышки. Главным условием подключения является строгое соблюдение порядка подсоединения проводов по цвету, указанному в схеме и соответствия нечетных номеров проводов вводу, а четных — нагрузке.

Порядок подсоединения проводов (указано слева направо):

1. провод 1: желтый — вход, фаза А
2. провод 2: желтый — выход, фаза А
3. провод 3: зеленый — вход, фаза В
4. провод 4: зеленый — вход, фаза В
5. провод 5: красный — вход, фаза С
6. провод 6: красный — выход, фаза С
7. провод 7: синий — ноль, ввод
8. провод 8: синий — ноль, выход

Счетчики полукосвенного включения

Это подключение происходит через трансформаторы тока. Существует большое количество схем данного включения, но самые распространенные среди них:

• Схема подключения десятипроводная является самой простой, а потому и самой популярной. Для подсоединения необходимо соблюдать порядок 11 проводов справа налево: первые три — фаза А, вторая тройка — фаза В, 7-9 для фазы С, 10 — нейтральный.
• Соединение посредством клеммной коробки — она сложнее, чем первая. Подключение осуществляется посредством испытательных колодок;
• Соединение по типу «звезда», как и предыдущая, является достаточно сложной, но требует меньшее количество проводов. Сначала в общую точку собирают первые однополярные выходы вторичной обмотки, а следующие три от других выходов направлены к счетчику, токовые обмотки тоже соединить.

Счетчики косвенного включения

Такие счетчики для жилых помещений не устанавливаются, они предназначены для эксплуатации на промышленных предприятиях. Ответственность за монтаж возлагается на квалифицированных электриков.

Какой же прибор выбрать?

Хоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.

Выбор счетчика начинается с вопроса его подключения — через трансформатор или напрямую в сеть, что можно определить по максимальному току. Счетчики прямого включения имеют токи порядка 5-60/10-100 ампер, а полукосвенного — 5-7,5/5-10 ампер. Строго согласно этим показаниям подбирается и счетчик — если ток 5-7,5А, то и счетчик должен быть аналогичным, но никак не 5-10А, например.

Во вторую очередь обращаем внимание на наличие профиля мощности и внутреннего тарификатора. Что это дает? Тарификатор позволяет счетчику регулировать тарифные переходы, фиксировать график нагрузки за любой временной промежуток. А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени.

Для наглядности рассмотрим характеристики трехфазного счетчика на примере его многотарифной модели:

Следует взять на заметку, что на сегодняшний день широко распространены трехфазные счетчики для однофазных сетей и наоборот: когда в трехфазную сеть подключают сразу три однофазных.

Класс точности определяется в значениях от 0,2 до 2,5. Чем больше это значение, тем больше процент погрешности. Для жилых помещений самым оптимальным считается класс 2.

• значение номинальной частоты: 50Гц
• значение номинального напряжения: В, 3х220/380, 3х100 и другие

Если при применении измерительного трансформатора вторичное напряжение равно 100В, требуется счетчик такого же класса напряжения (100В), а также трансформатор
значение полной мощности, потребляемой напряжением: 5 ВА, а активной мощности — 2Вт

• значение номинального-максимального тока: А, 5-10, 5-50, 5-100
• максимальное значение полной мощности, потребляемой током: до 0,2ВА
• включение: трансформаторное и непосредственное
• регистрация и учет активной энергии

Кроме этого, важен диапазон температурных показателей — чем он шире, тем лучше. Средние значения находятся в пределах от минус 20 до плюс 50 градусов.

Также следует обратить внимание на срок эксплуатации(зависит от модели и качества счетчика, но в среднем это 20 -40 лет) и межпроверочный интервал (5-10 лет).

Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр.

И самое главное. Ведь выбирая счетчик, мы в первую очередь думаем об экономии. Так вот, чтобы действительно сэкономить на электроэнергии, следует обратить внимание на наличие тарифов. По этому признаку счетчики бывают одно-, двух- и многотарифные.

Например, двухтарифные заключаются в комбинации позиций « «, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно. Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время.

Практические советы о том как подключить трёхфазный счётчик электричества

Подключение счетчика данного типа осуществляется через вводной автоматический выключатель трехфазного типа (содержащего три или четыре контакта). Стоит сразу заметить, что замена его тремя однополюсными категорически запрещена. Коммутация фазных проводов в трехфазных выключателях должна происходить одновременно.

В трехфазном счетчике максимально просто устроено подключение проводов. Так, первые два провода — вход и выход первой фазы соответственно, аналогично — третий и четвертый провода соответствуют входу и выходу второй, а пятый и шестой — входу и выходу третей фазы. Седьмой же провод соответствует входу нулевого проводника, а восьмой — выходу нулевого провода на потребителя энергии в помещениях.

Заземление, обычно, отведено в отдельную колодку и выполнено в виде совмещенного провода РЕN или же РЕ провода. Лучший вариант, если имеется разделение на два провода.

Теперь по шагам разберем установку счетчика. Предположим, что возникла необходимость заменить трехфазный счетчик прямого включения.

Для начала определимся с причиной замены и временем ее проведения.

Предпочтительно производить замену счетчика в дневное время по той просто причине, что освещение в этот период значительно лучше, нежели от применения фонарика. Это значит — проводить работу будет удобнее и быстрее, что не может не отразиться на вашем кошельке, если придется воспользоваться услугами платного электрика.

После этого необходимо снять напряжение, сменив положение переключателя на автоматическом выключателе.

Убедившись, что фазы сняты, проводим демонтаж старого электросчетчика.

Сложности, которые могут возникнуть при установке нового счетчика связаны с тем, насколько отличаются производители и модели старого и нового счетчиков, а вместе с этим их формы и габариты.

Производим предварительную примерку нового счетчика, приложив его в пределах периметра соприкосновения поверхности (стенки) крепления и самого корпуса электросчетчика. Тут важно, чтобы боковые крепежные отверстия обоих из них совпали.

Если предварительна проверка показала некоторые несоответствия, устраняем их, добавив подходящие крепежные отверстия, удлиняем провода, если клеммы нового счетчика оказались расположены немного дальше и т.д.

Теперь, когда все сходится, приступаем к подключению. Последовательность подключения такова (слева направо): первый провод — фаза А (вход), второй — ее выход; третий — вход, а четвертый — выход фазы В; аналогично — 5-й и 6-й провода, соответствующие входу и выходу фазы С, последние два — вход и выход нулевого проводника.

Дальнейший монтаж электросчетчика происходит согласно прилагающейся к нему инструкции.

Среди мер предосторожности, которых, взирая на серьезность последствий, следует строго придерживаться, главное место отводится табу на любого рода самодеятельность — создание непредусмотренных перемычек; действия, которые могут привести к нарушению нормального контакта и т.д. Необходимо тщательно следить, чтобы провода были хорошо протянутыми.

Следует помнить, что подключение счетчика может производить исключительно квалифицированный электрик, имеющий разрешение на проведение таких работ. После окончания установки счетчик будет опломбирован специалистом.

Видео о практике подключения трёхфазного счётчика

В завершение — тезисно о главных моментах

• Преимуществом однофазных счетчиков является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний)
• Но трехфазные обладают высшей точностью показаний, хоть и сложнее устроены, имеют большие габариты и требуют трехфазного ввода.
• Позволяют сэкономить. благодаря тарифам, таким как дневной и ночной, с 11 вечера до 7 утра можно израсходовать на до 50% меньше энергии, чем при аналогичной нагрузке, но в дневное время.
• Возможность выбора класса точности. Зависимо от того, покупаемая модель предназначена для эксплуатации в жилом помещении или на предприятии, имеются наименования с погрешностью от 0,2 до 2,5%
• Журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр
• Наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети.
