Как правильно делать светильники из светодиодных лент. Как сделать светильник из светодиодной ленты своими руками Фонарь из светодиодной ленты своими руками

Светодиодные ленты сегодня находят все более широкое применение при организации подсветки в различных помещениях. Их богатая цветовая гамма позволяет создавать романтичное и неординарное освещение. Монтаж светодиодной ленты отличается простотой, однако при этом необходимо учитывать некоторые нюансы и знать порядок проведения работ.

Применение светодиодных лент

Светодиодные ленты применяются практически везде, где существует необходимость в искусственном освещении. Преимущества светодиодов перед обычной лампочкой Ильича ни для кого не являются секретом, так что стоить отметить качества, интересные, прежде всего, потребителям:

• огромный срок службы;
• экономичность;
• богатый выбор форм-факторов блоков и лент;
• отличная вариативность в выборе цвета свечения;
• доступность исходников.

Сфера применения светодиодных лент практически не имеет границ. Это может быть:

• подсветка потолков;
• светодиодная ;
• мебельная подсветка;
• светильник в гипсокартон;
• интерьерная подсветка;
• подсветка рабочих зон.

Словом, невозможно перечислить все области применения светодиодов, да и не нужно. Главное – понять, какую светодиодную ленту требуется выбрать для решения конкретной задачи.

Популярные марки светодиодных лент

Наиболее используемыми светодиодными лентами бытового назначения стали марки SMD 3528 и SMD 5050 . Светодиоды на них устанавливаются фронтально на основу, но имеют некоторые отличия по световому потоку, вернее, по его насыщенности. Модель 5050 имеет более интенсивный свет, чаще всего они применяются для общего рассеянного освещения помещений.

И у тех, и у других светодиодов может быть разный цвет свечения, что оказывает сильное влияние на их пригодность для использования в конкретных условиях. Так, в целях освещения рабочих зон и обеспечения высокой концентрацией внимания для предотвращения усталости глаз нужно подбирать более умеренный цвет, так как световой поток может быть интенсивным белым или более теплым желтоватым, больше подходящим для зон отдыха, чем для рабочих поверхностей.

Инструкция по созданию светильника для навесного потолка

Самодельный светильник из светодиодной ленты можно разместить под потолком. Поэтому необходимо помнить об аккуратности: готовый светильник нужно очень осторожно поднимать на высоту, так как саму ленту очень легко повредить, она имеет слабую устойчивость к нагрузкам на разрыв. Кроме того, следует учитывать, что фиксация ленты может быть упрощена, если предварительно очистить по всей протяженности место ее крепления.

Знание того, как правильно сделать светильник из светодиодной ленты, поможет избежать ошибок и лишних финансовых затрат. Для этого можно воспользоваться следующей инструкцией, которая описывает основные правила монтажа и последовательность работ.

На первом этапе создания самодельного светильника следует определиться с:

• длиной ленты;
• плотностью размещения светильников на светодиодной ленте;

Для изготовления светильников можно использовать оговоренные выше марки светодиодных лент:

1) SMD 3528 с плотностью размещения на одном погонном метре светодиодов в количестве:

• 60 шт. (4,8 Вт);
• 120 шт. (7,2 Вт);
• 240 шт. (16 Вт).

2) SMD 5050 с плотностью размещения на одном погонном метре светодиодов в количестве:

• 30 шт. (7,2 Вт);
• 60 шт. (14 Вт);
• 120 шт. (25 Вт).

Важно! Если планируется использовать создаваемый светильник в помещении с высокой влажностью, например, в ванной комнате, выбор стоит остановить на светодиодной ленте с маркировкой от IР44 и выше.

Светодиоды на SMD 5050 имеют более высокую мощность и визуальные отличия от аналогов, установленных на SMD 3528.

В одной кассете светодиодная лента имеет постоянный метраж, составляющий 5 метров. Если у потолочного светильника будет большая длина, то необходимо будет дополнительно купить 1 или 2 кассеты. К одному блоку питания возможно подсоединить ленту длиной до 15 м. Режется лента по специальным отметкам обычными ножницами.

Если используется одноцветная лента, то производится пайка контактов минус к минусу, а плюс к плюсу. В случае использования многоцветной ленты при создании светильника припаиваются одноименные участки в соответствии с буквенной маркировкой: «B», «G», «V+», «R».

Внимание! При создании светильника с многоцветной лентой для ее управления нужно использовать контроллер, при помощи которого переключаются цвета и плавно регулируется яркость. Как правило, для регулировки используется специальный пульт.

После того, как будут выбраны метраж и плотность светодиодов, следует рассчитать мощность светильника. Чтобы это сделать, нужно умножить мощность погонного метра ленты на ее метраж и добавить запас по мощности в 30%. Это значение является стандартным для выбора блока, через который будет произведено подключение к сети 220 В.

Для подсоединения к контроллеру либо к источнику питания светодиодной ленты лучше использовать многожильные провода: на одной их стороне с использованием специального инструмента устанавливаются наконечники с сечением 0,75 миллиметров. При монтаже они будут устанавливаться в стандартную колодку, после чего они фиксируются винтами.

Когда провода будут готовы, их надо припаять к концу светодиодной ленты. Чтобы обеспечить изоляцию контактов и повысить прочность соединения, следует надеть специальную термоусадочную трубку на место пайки.

Сделать светильник из светодиодной ленты своими руками не очень сложно. Однако при этом стоимость готового изделия, созданного собственноручно, значительно ниже купленного аналога.

Современные светодиодные ленты по одной стороне оснащаются двухсторонним скотчем, поэтому их монтаж по периметру потолка не составляет особой сложности. Но при этом необходимо учитывать, что производить все установочные операции рекомендуется вдвоем, чтобы исключить нанесение повреждений хрупкому светильнику.

Вышеописанная технология является оптимальной , когда есть возможность приклеить ленту под пленкой, которая отличается полупрозрачной структурой.

Светильник своими руками для рабочего места

Так же не сложно самостоятельно сделать небольшой светильник на основе светодиодной ленты. При этом большое значение имеет правильно подобранный корпус. Лучше всего для этого подходит неработающая люминесцентная лампа. Например, для качественного освежения будет достаточно лампы длиной 30 сантиметров.

В этом случае для светильника лучше взять светодиодную ленту типа Waterproof SMD 5050 LED Strip с такими основными параметрами:

• потребляемый ток – 1,2 А/м;
• напряжение питания – 12 В;
• угол светового излучения – 120º.

Светодиодная лента прикрепляется к внутренней части лампы. Необходимо использовать покупной блок питания либо изготовить его самостоятельно.

Подключив к блоку питания светодиодную ленту, нужно проверить работоспособность светильника.

Во время монтажа важно качественно заизолировать токопроводящие части. Если все выполнено правильно, блок питания светильника маскируется в его корпусе либо же, если он был куплен, аккуратно фиксируется около места его установки. В результате получается очень экономичная и аккуратная конструкция, которая качественно освещает рабочее место.

Содержание:

Светодиодное освещение все чаще применяется в квартирах и частных домах, постепенно вытесняя традиционные источники света. Широкую популярность светодиоды приобрели благодаря своим техническим характеристикам и высоким экономическим показателям. Особым спросом пользуются светодиодные ленты, используемые в качестве основных осветительных приборов и устанавливаемые в самых разных местах. Однако, главным препятствием для широкого применения светодиодов, остается их довольно высокая цена.

Многие домашние мастера пытаются решить эту проблему собственными силами, создавая оригинальные приборы, в том числе и светильник из светодиодной ленты своими руками. Такие конструкции значительно дешевле по сравнению с промышленными аналогами, а по эффективности и качеству ничем не уступают им. При наличии знаний основ электротехники самодельные приборы освещения может изготовить любой начинающий электрик.

Применение светодиодных лент

Конструкция ленты выполнена в виде прорезиненной печатной платы, что делает ее очень гибкой и эластичной. Благодаря этому стало возможно свободное размещение светодиодов и токоограничивающих резисторов, без риска каких-либо повреждений. То есть, при сгибании ленты, перемещаются и все элементы, расположенные на ней. С помощью ленты стало намного проще изготавливать самодельные светильники. Ее можно свободно разрезать и получать кусочки нужных размеров.

При работе со светодиодной лентой необходимо соблюдать обязательные правила. Например, чтобы не нарушить контакт между светодиодами, все разрезы следует производить только в тех местах, которые специально предназначены для этого. Для их обозначения используется линия белого цвета. На месте разреза контакты припаиваются к питающему проводу.

Светодиодная лента содержит в своей структуре самоклеящуюся прослойку, с помощью которой она может быть установлена в любых местах. Светодиоды, использующиеся в полосе, обладают различными характеристиками светового потока. Наибольшей популярностью пользуются изделия, работающие от напряжения 12 вольт. Конструктивные особенности ленты позволяют применять ее не только по прямому назначению, но и в качестве основной детали самодельных светильников. Такие осветительные приборы обычно выполняют функцию дополнительных источников света, для освещения ограниченного пространства.

Подготовка материалов и деталей

Благодаря высокой гибкости светодиодной ленты, конструкции светильников могут изготавливаться в самых разных вариантах. Тем не менее, все они подчиняются единым принципам, используемым в процессе изготовления и сборки, независимо от конфигурации светильника.

Рекомендуется еще до начала сборки запастись необходимыми материалами, деталями и инструментом. В противном случае, в процессе работы возникнет ненужная спешка, начнутся срочные поиски недостающего, что может привести к потере качества готового светильника, а сама сборка затянется на неопределенное время.

В первую очередь нужно приобрести светодиодную ленту, с заранее известными параметрами и техническими характеристиками. Лучше всего подходит полоса шириной 8 мм. Также, понадобится алюминиевый уголок, вместо которого допускается использование пластикового короба для электромонтажа. Размеры уголка составляют 10х10 мм, а длина - 1,5 м. Все крепления и сборка выполняются с помощью шурупов. Включение и выключение светильника происходит с помощью малогабаритного выключателя.

В более продвинутых конструкциях используются блок питания, контроллер, и пульт управления. Такое изделие получается более дорогим, однако оно значительно надежнее в работе. В перечень инструментов входит электродрель, электролобзик, линейка и карандаш. После того как все необходимое подготовлено, можно приступать к процессу сборки.

Сборка светильника

Существуют различные варианты изготовления светильника с применением светодиодной ленты. Сборка будет зависеть от конструкции, которая изначально запланирована к изготовлению.

Основные этапы у любого вида изделия совершенно одинаковые, поэтому сборка будет происходить в следующем порядке:

• В первую очередь отмечается точная длина уголка или пластмассового короба, запланированная для сборки светильника.
• Далее в уголке просверливаются отверстия для последующего крепления прибора с помощью шурупов. При необходимости в уголке выпиливается небольшой участок под размеры миниатюрного переключателя, если он будет использоваться.
• Готовый уголок закрепляется в заранее определенном месте, после чего устанавливается выключатель, а провода припаиваются к ленте на линии разреза.
• После этого светодиодная лента обезжиривается с помощью ацетона или другого растворителя.
• Подготовленная лента крепится к уголку или коробу. Вначале она лишь слегка прикрепляется к поверхности, а после выравнивания окончательно закрепляется на месте.
• На последнем этапе к ленте подключается контроллер, блок питания или адаптер, способный выдавать 12 вольт. С помощью этих приборов становится возможным подключение светильника в обычную электрическую сеть с напряжением 220В.

Таким образом, получился осветительный прибор, установленный горизонтально. Чаще всего такие светильники используются на кухнях для , столешниц и варочных поверхностей. Кроме того, они размещаются над письменными столами, располагаясь внизу полок или навесных шкафчиков. Наиболее оптимальное расстояние до рабочей поверхности составляет 70-80 см, что делает свет совершенно безвредным для зрения.

Что делать, если нет готовой светодиодной ленты

Иногда возникают ситуации, когда нет возможности приобрести светодиодную ленту или отсутствуют средства для ее покупки. В этом случае можно попробовать изготовить ленту самостоятельно, используя отдельные светодиоды.

Перед началом работ необходимо подготовить все необходимое для сборки конструкции:

• Светодиоды, мощностью 1 Вт каждый, в необходимом количестве.
• Рулончик специального двухстороннего скотча, обладающего хорошей теплопроводностью.
• Драйвера, соответствующие количеству светодиодов. Необходимо обратить внимание на маркировку, где указано количество выходов для светодиодов.
• Алюминиевая лента или другая поверхность с минимальной толщиной 1 мм. Площадь должна соответствовать 1 см для каждого светодиода.

Вначале алюминиевая поверхность обезжиривается, после чего к ней приклеивается двухсторонний скотч. Нижняя часть светодиодов также обезжиривается, после чего они устанавливаются на скотч, чередуясь положительными и отрицательными полюсами. Светодиоды прижимаются, после чего припаиваются. Затем припаиваются драйверы и светильник можно подключать к питанию. После проверки работоспособности, его можно вставить в любой корпус и устанавливать в различных местах.

Популярность светодиодных светильников настолько высока, что мастера не обошли ее своим вниманием. На просторах интернета сегодня можно найти огромное количество схем, с помощью которых можно ответить на вопрос, как сделать светодиодный светильник своими руками? И как показала практика, самый простой из всех вариант – это использование в светильнике светодиодной ленты. Конечно, лента чаще всего используется для декоративной подсветки, но если правильно провести расчеты яркости освещения и количества светодиодов, то из нее можно сделать неплохой светильник для зонального освещения. К примеру, для рабочего стола. Поэтому рассмотрим один из вариантов, который нам показался не очень сложным.

Для этого вам потребуется неисправный люминесцентный светильник. Как показывает практика, у него чаще всего выходит из строя электронный пускорегулирующий аппарат, а короче ЭПРА. Так вот все время менять ЭПРА на новый – денег не оберешься. Поэтому из этого источника света легко можно сделать светильник на светодиодной ленте.

Выбор светодиодной ленты

Итак, длина люминесцентного светильника 30 см, потребляемая мощность 8 Вт. Для того чтобы яркость света была достаточной, чтобы нормально работать за письменным столом, необходимо правильно подобрать саму ленту.

• Во-первых, необходимо отметить, что светодиодная лента – это, по сути, плато гибкого типа, на котором установлены светодиоды и резисторы (токоограничивающие).
• Во-вторых, обратите внимание на ее технические характеристики, особенно это касается яркости горения диодов. Оптимальный вариант: 780-900 Lm/м.
• В-третьих, подогнать под размер светильника саму ленту не проблема. Она подрезается по участкам, которые на ней обозначены. В других местах резать нельзя.
• В-четвертых, на обратной стороне ленты нанесен клеящийся слой, так что закрепить ее на поверхности светильника будет просто.

Сборка светильника

В первую очередь необходимо из светильника удалить плато ЭПРА. Затем на него наклеиваются отрезки светодиодной ленты. В данном случае количество наклеиваемых рядов может быть разным, к примеру, шесть рядов по три диода в каждом с поперечной установкой. Вариации установки могут быть разными, главное – точно соблюсти мощность необходимого свечения.

Блок питания

На этом элементе нового светильника необходимо остановиться более подробно, потому что светодиодная лента на блоке питания люминесцентной лампы работать не будет. Все дело в том, что для светодиодной ленты необходима стабилизация напряжения и тока. Если этого не сделать, то диоды будут перегреваться, и в конечном итоге просто перегорят.

В нашем случае оптимальный вариант – это блок питания без трансформатора, но с балластным конденсатором. Вот схема блока питания снизу.

В этой схеме C1 – это тот самый балластный конденсатор, который гасит сетевое напряжение 220 вольт. После него ток подается на диодный выпрямитель VD1-VD4. После этого постоянное напряжение подается на фильтр C2. Чтобы конденсаторы быстро разряжались, в схему установлено два резистора R2 для C1, R3 для C2. Резистор R1 – это своеобразный ограничитель сетевого напряжения, а диод VD5 – это защита от перенапряжения выходного тока, которое составляет максимум 12 вольт (это на случай, если произошел обрыв светодиодной ленты).

Самый главный элемент в этой электрической сети – конденсатор C1. Здесь важно точно подобрать его по необходимым параметрам емкости. Не стоит для этого пользоваться сложными формулами. Просто найдите в интернете калькулятор, с помощью которого вы точно проведете расчет. Правда, для этого понадобится одна вводная информация: сила тока на отрезке светодиодной ленты. Обычно это указывается в паспорте изделия.

Но учитывайте тот момент, что в сопроводительных документах указывается максимальный параметр тока, поэтому не стоит его принимать, как основной. К примеру, ток в 150 мА будет нормальным для нового светильника длиною 30 см. При этом светодиоды нагреваться не будут, а яркость свечения будет достаточной.

Попробуйте ввести в калькулятор наши данные, вы получите показатель емкости конденсатора – 2,08 мкФ. Округляем его до стандартного – 2,2 мкФ, который будет выдерживать напряжение до 400 вольт.

Внимание! Собранный по этой схеме блок питания является бестрансформаторным. Поэтому всю схему надо установить в специальный корпус, который не пропускает электрического тока, к примеру, в пластмассовый. Плюс ко всему рекомендуется придерживаться строго всех правил техники безопасности. Нельзя соприкасаться во время работы светильника с токоведущими частями блока.

ЭПРА

Постоянно выходящий из строя ЭПРА выбрасывать не надо. Его необходимо проверить на исправность. Здесь важно, чтобы был цел диодный мост, все остальные детали можно убрать.

А вот теперь необходимо проверить блок питание и плато на предмет корректной работы. Просто к блоку надо подсоединить светодиодную ленту, включить его в розетку и проверить, как работают светодиоды. Если вас все устраивает, то можно устанавливать блок питание в корпус светильника и делать капитальное соединение всех его частей между собой.

Заключение по теме

Как видите, собрать светодиодный светильник своими руками не проблема, если вы немного разбираетесь в электрических элементах и владеете навыками работы с паяльником. Конечно, это не единственная схема. Можно сделать светильник из обычной энергосберегающей лампы, или люстры, где использовались лампы накаливания. Главное – правильно собрать блок питания, подгоняя его под напряжение 12 вольт и силу тока отрезка светодиодной ленты.

Сегодня во многих домах можно встретить светодиодное освещение. Это связано с тем, что светодиоды из всего имеющегося разнообразия осветительных приборов являются наиболее предпочтительными. Светодиоды обладают отменными характеристиками в плане освещения, а также позволяют экономить значительное количество электроэнергии. Поэтому они столь востребованы сегодня. Сегодня наибольшей популярностью пользуется светодиодная лента как главный элемент осветительного прибора.

Следует отметить, что стоимость такого изделия будет несколько дороже, Поэтому не каждый человек может его приобрести, а вот сделать своими руками – запросто. Наша статья поможет вам в этом начинании.

Светодиодная лента

Светодиодная лента представляет собой гибкую прорезиненную «печатную плату». На ней размещены токоограничивающие резисторы и бескорпусные светодиоды. Такая удобная конструкция позволяет сделать самостоятельно светильник и установить его в любое место. При этом устройство ленты позволяет делать разрезы на ней и разделять ее на кусочки необходимо размера.

Обратите внимание! Во избежание нарушения контакта между светодиодами, разрезать ленту необходимо только в специально предназначенных местах. Они помечены белой линией.

После разреза, контакты на его месте необходимо припаять к питающему проводу.

Светодиодная лента

Также в строении светодиодной полосы имеется самоклеящаяся прослойка, позволяющая ее устанавливать в любом месте.
На сегодняшний день данная продукция имеет различные варианты в плане установки светодиодов, отличающиеся по характеристикам светового потока. Самыми популярными моделями ленты на сегодня являются изделия с питанием 12В.

Светильник из светодиодной ленты своими руками можно сделать из любого ее формата (одно или многоцветного типа). Главное при этом следовать инструкции сборки, а также учитывать особенности строения самой ленты.
Такой самодельный осветительный прибор чаще всего применяется не как основной источник света, а как дополнительный. Например, его можно установить на рабочий стол, под низ навесного шкафчика и т.д.

Что понадобится

Поскольку светодиодная лента обладает достаточно высокой гибкостью, то формат осветительного прибора из нее может быть самым разнообразным. Но основные принципы сборки остаются неизменными в любой ситуации.
Чтобы сделать из такой полосы светильник, у вас под рукой должны находиться все необходимые инструменты и материалы. В противном случае процесс может затянуться или не быть выполнен качественно.
В данной ситуации у вас должны находиться под рукой следующие материалы:

Пластиковый электрокороб

• непосредственно светодиодная лента с необходимыми параметрами светодиодов. Лучше всего использовать полосу шириной в 8 мм;
• шурупы;
• алюминиевый уголок. По размерам он должен быть 10х10 мм, а длиной в 1,5 м). Уголок можно заменить пластиковым электрокоробом. Это никаким образом не повлияет на качество изготавливаемого осветительного прибора;
• малогабаритный выключатель.

Из инструментов вам будут нужны:

• дрель;
• карандаш с линейкой;
• электрический лобзик;
• плоскогубцы.

После того, как вы удостоверились в наличии всех необходимых материалов и инструментов, можно приступать к основному этапу работы – сборке.

Процесс сборки

На сегодняшний день существует большое количество вариантов того, как можно сделать светильник с помощью светодиодной ленты. Способ сборки будет завесить от того, какой тип осветительного прибора вы хотите получить в конечном счете:

• горизонтальный;
• вертикальный;
• на ножках.

Делаем отверстия

Рассмотрим некоторые из них более детально.
Половина этапов, которые необходимо проделать в процессе сборки, не зависят от варианта светильника. Поэтому они будут совпадать.
Сборка изделия из светодиодной ленты происходит следующим образом:

• сначала отмеряем длину уголка, необходимого для сборки;
• просверливаем в нем отверстия, с помощью которого прибор будет крепиться к поверхности. В качестве крепежных элементов здесь следует использовать шурупы;

Обратите внимание! В уголке необходимо также выпилить место для размещения в нем микропереключателя.

• закрепляем уголок в нужном нам месте;
• устанавливаем в выпиленное место выключатель и припаиваем к ленте провода в месте разреза ее на отдельные кусочки;
• обезжириваем светодиодную ленту с помощью ацетона;

Схема подключения

• затем крепим к установленному уголку светодиодную ленту. Для того чтобы она приклеилась равномерно, ее нужно прикрепить слегка к поверхности, а затем выровнять. После этого можно провести рукой по ленте, окончательно закрепляя ее на выбранном месте;
• далее подключаем провода к адаптеру или блоку питания, имеющему необходимую нам мощность. Обычно мощность составляет 12В.

Обратите внимание! Только с помощью адаптера/блока питания можно будет подключить светильник к стандартной линии электросети, которая имеет мощность 220В.

Как видно из инструкции по сборке, в конечном счете должен получиться осветительный прибор горизонтального способа установки. Его можно эффективно использовать на кухне для подсветки рабочей зоны по приготовлению пищи, столешницы или варочной поверхности. Также такой светильник будет актуален в комнате детей. Здесь его будет уместно разметить над письменным столом под навесной полкой или шкафчиком.
Но помните, что максимальная эффективность освещения такого прибора достигается на высоте в 70-80 см над рабочей поверхностью. При этом свет не будет слепить глаза или раздражать их.

Второй вариант

Вырезанные детали

Помимо подобного типа светильника из светодиодной ленты можно сделать более сложный и оригинальный осветительный прибор. Здесь, в отличие от первого варианта, понадобится светодиодная лента длиной в 3 м и RGB контроллер с пультом. Кроме этого устройство светильника будет содержать никелированную трубу или ножки для мебели, а также рейки, ДСП, фанеру.
В данной ситуации необходимо проделать следующие манипуляции:

• вырезать из куска фанеры электролобзиком 6 колец с разными диаметрами: 2 больших, 2 маленьких и столько же средних;
• из ДСП вырезаем одни круг. Он будет основой будущего светильника;
• в фанере вырезаем 6 отверстий. Это будет верхняя часть модели;
• в рейках проделываем отверстия для шурупов;
• красим все вырезанные детали в нужный цвет;

Обратите внимание! Покраску надлежит производить на открытом пространстве (на улице) или в хорошо проветриваемом помещении.

• на кругах из ДСП и фанеры фиксируем никелируемые трубы. Они будут соединять воедино всю конструкцию;
• в середине устройства светильника крепим светодиодную ленту. Ее предварительно нарезаем по размерам внутреннего диаметра колец, Не забудьте прикрепить к каждому кусочку ленты провода;
• далее присоединяем кольца (маленького диаметра) к рейкам;
• после этого к ним крепим средние и большие кольца по очереди;
• затем на эту всю конструкцию надеваем верх светильника.

Все провода необходимо спрятать в специальный кабель, который также необходимо покрасить в соответствующий цвет. Не забудьте подключить провода к RGB контроллеру, с помощью которого вы получите возможность переключать режимы освещения. С помощью пульта это делать очень легко.

Схема подключения с RGB контроллером

Конечно, это значительно более сложный вариант конструкции, но зато он имеет более презентабельный внешний вид.

Общие моменты сборки

При сборке любого осветительного прибора из светодиодной ленты существуют некоторые моменты, которые идентичны для всех конструкций:

• наличие блока питания, основы или профиля, а также собственно самой светодиодной ленты. В качестве профиля может выступать уголок, хромированная перекладина и т.п.;
• принцип нарезания самой ленты на куски нужного размера;
• поклейка ленты либо на внутреннюю поверхность осветительного прибора, либо на поверхность уголка.

В качестве элементов декора можно выбирать любые материалы. Главное чтобы они подходили под существующий интерьер и нравились вам.
Следуя советам нашей статьи, вы сможете соорудить светильник любой сложности, будь то вертикальный, горизонтальный или на ножках.
Светильник, сделанный из светодиодной ленты своими руками, однозначно будет полезной вещью в доме и поможет вам осветить нужную рабочую зону.

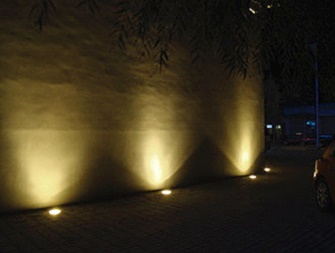

Подсветка зданий грунтовыми светильниками- обзор самых популярных, монтаж
Детские люстры для комнаты девочки:критерии выбора

Для того чтобы в квартире, на даче или в офисе интерьер был уютней и комфортней, необходимо периодически менять систему освещения. Тратить на это деньги необязательно, можно применять материалы, которые используются в повседневной жизни. Каждая веточка, банка и некоторые деревянные изделия могут использоваться в изготовлении светильников своими руками.

[ Скрыть ]

Из каких подручных материалов лучше делать светильник?

Основным элементом любого светильника является лампа. Лампы лучше использовать светодиодные, так как они не выделяют тепло.

Для предания второй жизни светильникам можно применить:

• пряжу;
• бутылки;
• бумагу;
• веревку;
• нить;
• светодиодную ленту;
• фитодиод;
• банки.

Из этих материалов получаются оригинальные и презентабельные осветительные приборы.

Фотогалерея

Ниже представлены образцы изделий из подручных материалов.

Бра из винной бутылки Светильник из веток

Светильник из светодиодной ленты

Перед тем как приступать к модернизации или изготовлению светильника из светодиодной ленты, необходимо изучить свойства светодиодов:

1. Они ослепляют человеческий глаз, поэтому их следует монтировать под матовым стеклом или в нишах.
2. Место для установки контроллера и блока питания ленты выбирается при проекте заранее. Эти элементы необходимы для поддержания характеристик светодиодов.
3. Лента основана на клеевом двухстороннем скотче, что позволяет надежно закрепить на место установки.
4. При сборке люстры следует учитывать осторожность, так как лента может легко повредиться.

Что понадобится

Для сборки и модернизации светильника своими руками необходимо приготовить следующие материалы:

1. Закупаем светодиодную ленту нужной длины.
2. Выбираем блок питания и контроллер.
3. Для сборки необходимо использовать многопроволочные провода с сечением 1 мм2.
4. Клеевой пистолет и ручной инструмент.

Пошаговая инструкция

Модернизация будет производиться на базе люминесцентного светильника из четырех ламп для подвесных потолков в следующем порядке:

1. Производится демонтаж навесного оборудования светильника.
2. Монтаж светодиодной ленты, контроллера и блока питания.
3. Установка матового стекла и монтаж на потолок.

Канал Thomas Superleds демонстрирует модернизацию светильника армстронг.

Фотогалерея

Ниже представлены картинки сборки светильников по шагам.

Схема подключения фитодиодов

Канал GrowByLEDs com представляет подробное изготовления светильника для рассады из фитодиодов.

Фотогалерея

Установка фитодиодов на радиатор охлаждения Сборка каркаса светильника

Как сделать подвесной светильник из бумаги

Для того чтобы придать яркость в дизайне интерьера, можно изготовить красивый и необычный бумажный светильник.

Следует учитывать, что лампы необходимо использовать только светодиодные, т. к. светильники из бумаги при нагревании склонны воспламениться.

Что понадобится

Для изготовления люстры из бумаги можно использовать старую люстру.

Необходимо применить следующие инструменты и материалы:

• пергаментная бумага;
• клей ПВА;
• тонкая нить и проволока;
• ножницы;
• паторон Е27 и лампочка;
• швейная машинка.

Пошаговая инструкция

Сборка происходит следующим образом:

1. Снимаем каркас со старой люстры и очищаем от бижутерии.
2. Выглаживаем пергаментную бумагу и нарезаем круги диаметром 8 см.
3. Все нарезанные круги следует сшиваем на швейной машинке.
4. Соединять необходимо в центральной части круга.
5. Закрепляем сшитые круги на каркас люстры с помощью проволоки.

После сборки всех элементов необходимо вкрутить светодиодную лампу и установить люстру на место.

Принцип изготовления светильника из бумаги можно увидеть на видео от канала Roman Tkachev.

Фотогалерея

Для доработки светильника из бумаги применены довольно простые инструменты, которые изображены ниже.

Каркас старой люстры Сшивание круглых деталей Установка сшитых элементов на каркас Установка и подключение обновленной люстры

Светильник из дерева

Для изготовления светильника из дерева требует умения работать с древесным материалом.

Такой светильник можно применить:

• на кухне;
• в бане;
• в кафе.

Что понадобится

Для создания светильника из древесины, необходимо заготовить следующие материалы:

• древесина;
• светодиодная лента;
• лобзик;
• эпоксидная смола;
• провода.

Пошаговая инструкция

Алгоритм сборки представлен в следующем виде:

1. Необходимо вырезать брусок размером 100*100*100 мм, в котором нужно сделать канавку лобзиком для светодиодной ленты.
2. Следует подключить ленту и залить канавку эпоксидной смолой и дать высохнуть.
3. После того как клей высох, необходимо обработать мелкой наждачной бумагой поверхность светильника.

Принцип изготовления светильника из дерева показан на видео от канала Антон Велигорский.

Фотогалерея

Изготовление в заготовке прорези для светодиодной ленты Подключение светильника из дерева

Изготовление светильника из веток

Светильник из веток можно изготовить после похода в лес, насобирав ветки и шишки. Для создания такого осветительного прибора нужно применить минимальный набор материалов. Этот оригинальный светильник можно повесить на стену.

Что понадобится

Для изготовления светильника из веток понадобятся следующие комплектующие:

• ветки и шишки;
• клеевой пистолет;
• провод с патроном для лампы;
• старая ваза.

Пошаговая инструкция

Перед сборкой светильника необходимо просушить ветки. Затем вазу зачистить крупной наждачной бумагой и обезжирить для лучшей склейки.

Сборка производится в следующем порядке:

1. Вырезаем ветки примерно одинаковой длины.
2. Приклеивать саженец к вазе необходимо через расстояние 5 мм между ветками.
3. Приклеиваем шишки и всходы поверх веток.
4. Устанавливаем и подключаем провод с лампой.

Канала Light You показывает изготовление светильника из веток своими руками.

Фотогалерея

Подключение к сети Приклеивание веток к вазе

Интересный светильник из веревки и клея

Для украшения в кухне можно изготовить светильник из вощеной веревки и клея. Изготовление не займет не более часа. Рекомендуется подвешивать несколько шаров для вписания в интерьер.

Что понадобится

Для создания светильника из веревки понадобятся следующие инструменты и материалы:

• надувной шар;
• веревка;
• клей ПВА;
• клеевый пистолет;
• маркер.

Пошаговая инструкция

Логика сборки представлена с следующем порядком:

1. Надуваем шар до нужного размера.
2. Внизу шара чертим окружность 10 см для рассеивания света.
3. В емкость наливаем клей и замачиваем веревку.
4. Равномерно наматываем веревку на шар.
5. Как нить высохла, пробиваем шар иглой.
6. Приклеиваем клеевым пистолетом патрон с лампой к шару из веревки.
7. Устанавливаем на место установки.

Канал Do it yourself показывает пошаговую сборку светильника из веревки

Фотогалерея

Наматываем веревку Оставляем высохнуть Прокалываем шар Установка готового светильника

Светильник в детскую комнату «Солнце за тучкой»

В детской комнате, кроме основного освещения, должно присутствовать дополнительное. В качестве дополнительного можно изготовить светильник «Солнце за тучкой». Для изготовления пондадобится минимальный набор материалов.

Что понадобится

Для создания светильника понадобятся следующие материалы:

• кусок ДВП 30*50 см.;
• ножницы;
• лобзик;
• термопистолет;
• два металлических кронштейна для патрона.

Пошаговая инструкция

При работе над сборкой осветительного прибора следует соблюдать очередность:

1. Вырезаем из бумаги шаблон неба.
2. Прикладываем шаблон к листу ДВП и вырезаем.
3. Устанавливаем кронштейны крепления патрона.
4. Монтируем патрон вместе с подводящим проводом.
5. Закрепляем шаблон неба из ДВП и разукрашиваем.

Ниже рассмотрена подробная сборка светильника в детскую комнату на видео от канала Pavel Zhidovkin.

Фотогалерея

Схема сборки осветительного прибора «Солнце за тучкой» представлена ниже.

Шаблон из бумаги Небо вырезанное из ДВП Установка патрона Подключение светильника к сети

Как сделать переносной светильник из точечного

Точечный светильник можно применять не только в конструкциях из гипсокартона, но и для самоделок. В гараже или на даче есть нужда в переносных точечных светильниках.

Что понадобится

Для создания переносного светильника понадобятся следующие компоненты:

• точечный светильник;
• розетка внутреннего исполнения;
• шнур длиною 10 метров;
• кусок 110-й канализационной пластиковой трубы;
• обрезки небольшие жести;
• алюминиевые заклепки;
• плафон;
• профиль строительный.

Пошаговая инструкция

Монтаж светильника производится в следующем режиме:

1. Разбираем точечный светильник и разворачиваем патрон на 180 градусов.
2. В нижней части софита устанавливаем розетку.
3. Закрываем контактную часть спереди крышкой, а сзади канализационной трубой.
4. Вырезаем из жестянки необходимую конструкцию и устанавливаем к софиту на заклепках.
5. Подключаем шнур к патрону и пользуемся переноской.

Фотогалерея

Установка патрона с переключателем Монтаж розетки в нижней части Изготовление шаблона защиты светильника Защита светильника Разборка точечного светильника Установка защиты светильника

Настольный светильник из ниток и шарика

Светильник из шара и ниток является одним из самых популярных самодельных осветительных приборов. За основу берётся обычная нить. Шар можно изготовить буквально за 1 час.

Что понадобится

Следующий набор компонентов необходимо иметь при создании светильника из ниток:

• надувной шар;
• ПВА клей;
• игла;
• патрон Е27;
• сетевой шнур для подключения.

Пошаговая инструкция

Для создания осветительного прибора из ниток необходимо учитывать вариант сборки.
